El MC es un canal central
de 2 vías. Está
diseñado para todos aquellos
que buscan un altavoz de un
diseño compacto pero que ofrezca
un sonido realmente soberbio y
espectacular a pesar de este
tamaño reducido, junto con la
máxima relación calidad/precio
que se puede ofrecer en un
altavoz.
Es el compañero ideal de las
columnas
Pulsar
Audio Master M15 /
Pulsar
Audio Master M16 y monitores
Pulsar
Audio Master M5 /
Pulsar
Audio Master M6, si bien
por su neutralidad tímbrica y
equilibrado diseño puede ser
combinado con otros
monitores y columnas de Pulsar
Audio de serie superior, en caso
que se configure un sistema de
sonido envolvente en el que la
escucha en estéreo prima sobre
la multicanal.
Por su gran calidad calidad de
componentes, ofrece unos graves, medios
y agudos de una transparencia y
claridad encomiables que no se
encuentra en ningún altavoz de
su entorno y, ni a ningún nivel
de precio, en centrales de
marcas populares. Tan sólo en
aquellos fabricantes audiófilos
y puristas capaces de ofrecer en
su catálogo alguna alternativa
similar en calidad de sonido,
componentes, tecnología, diseño
y construcción, pero siempre
multiplicando varias veces el
precio del MC.

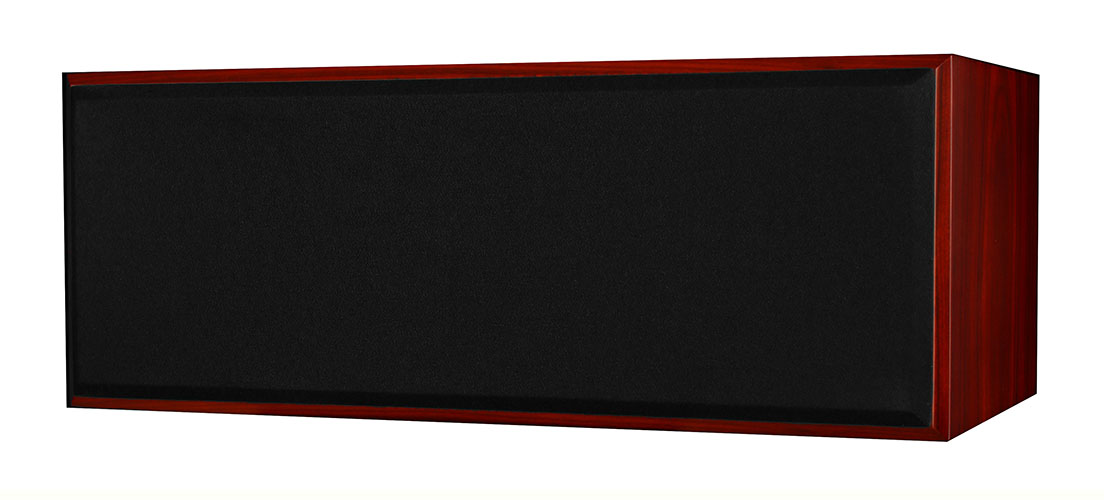

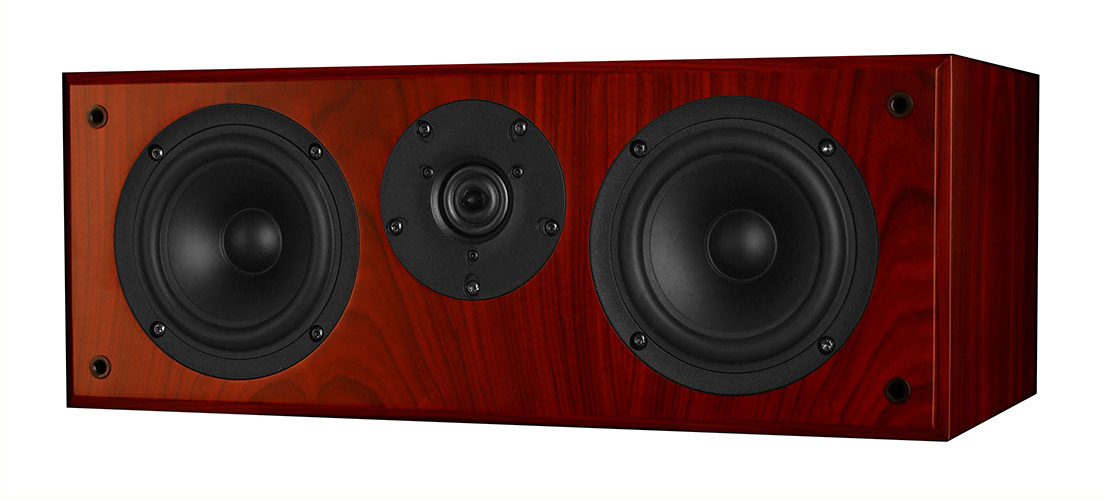

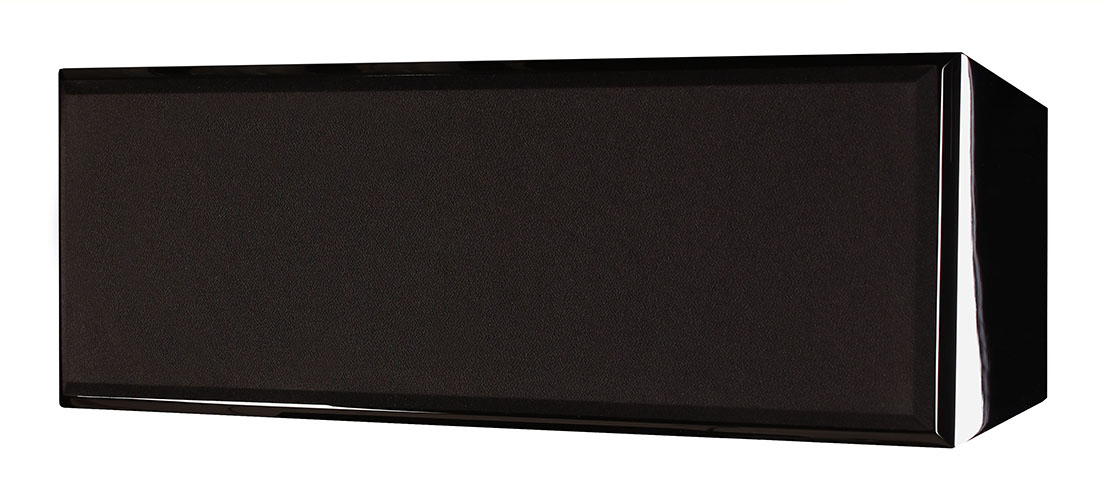

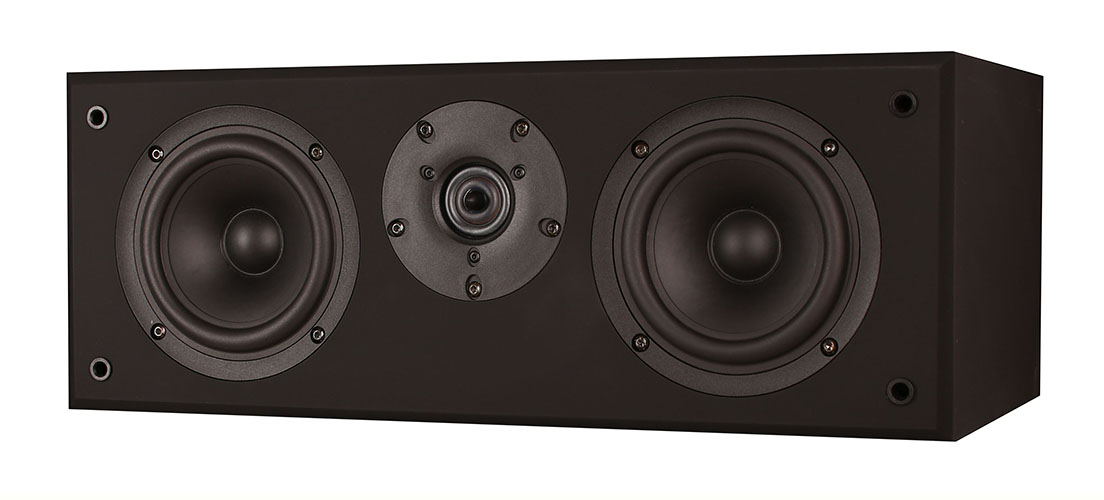

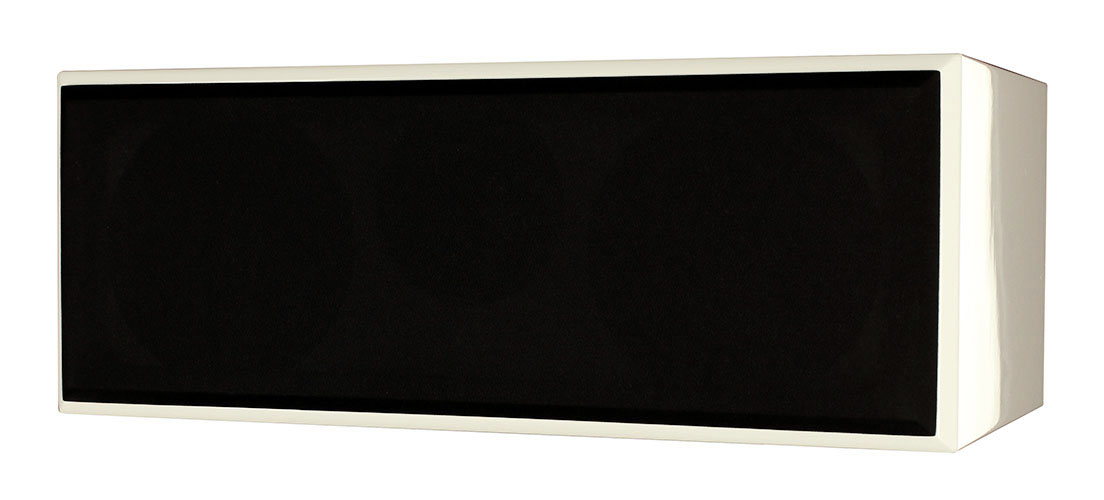

Externamente goza de
una estética clásica y neutral, pensada para
agradar a la mayoría de los usuarios y encajar en la mayoría de entornos
y salas de escucha. Posee un
exquisito nivel de acabado, uno consistente en un chapado íntegro en madera natural

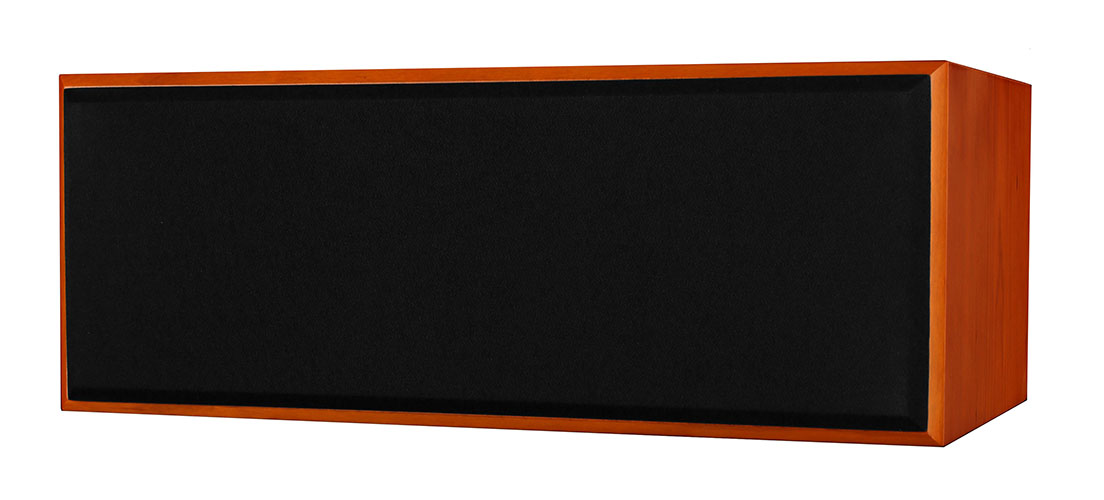

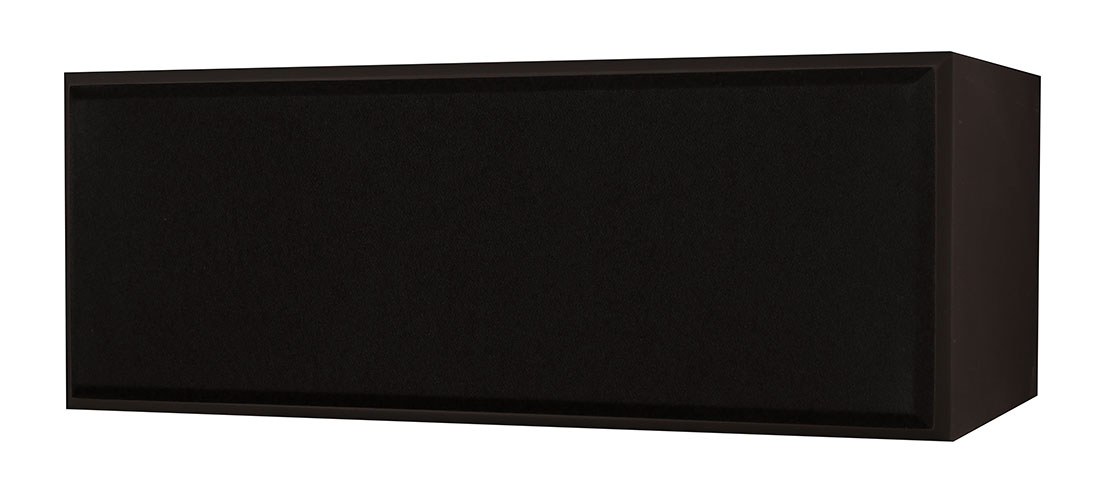

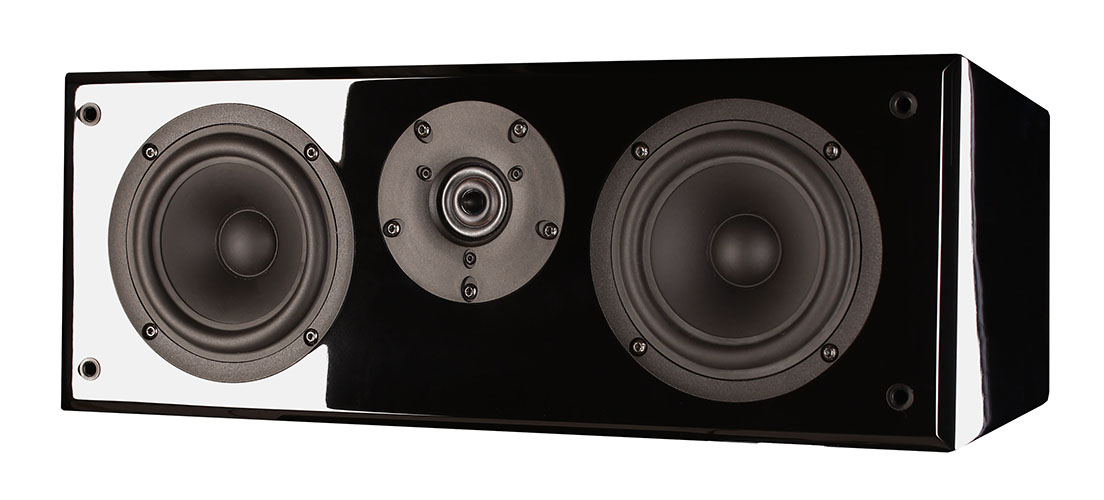

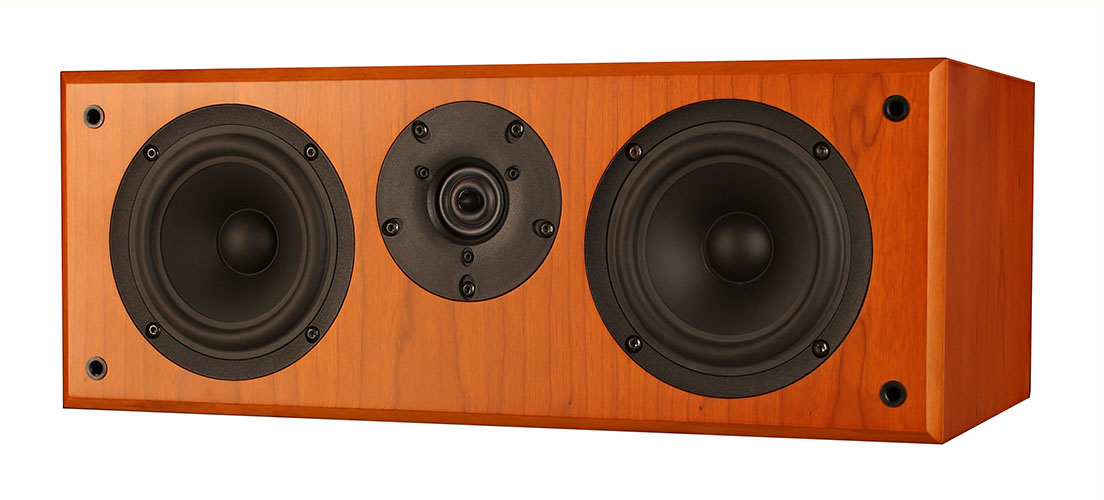

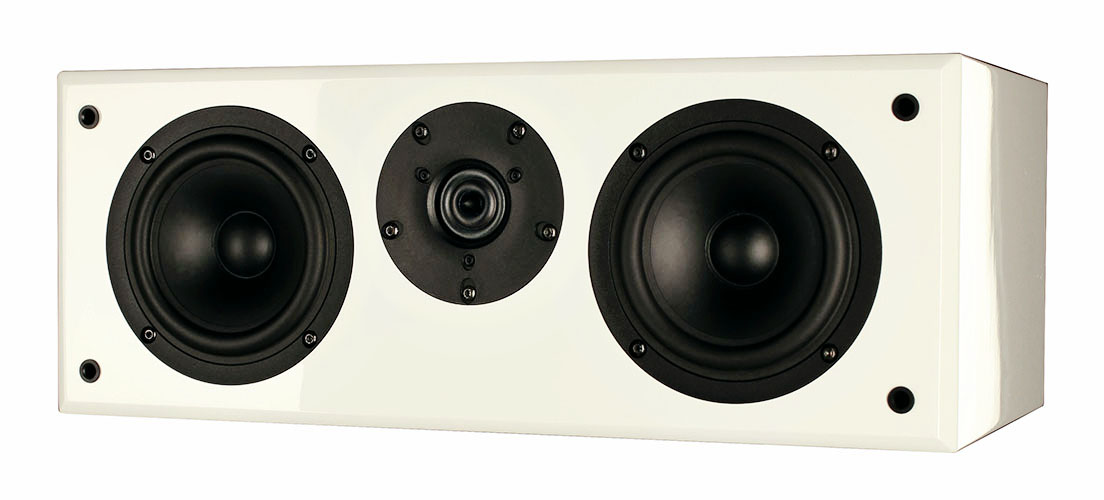

y otros en un exquisito lacado blanco o negro piano. Como madera natural
hay dos tipos a elegir: cerezo o palisandro.
A continuación se comentan
parámetros técnicos y constructivos de este canal central.
Tweeter -
Midwoofer -
Filtro -
Caja -
Datos técnicos
Tweeter, altavoz de agudos
Como tweeter
hemos escogido exactamente el mismo que el empleado en las columnas
Pulsar Audio M15 /
Pulsar Audio M16 y monitores
Pulsar Audio M5
/ Pulsar Audio M6. Originalmente
desarrollado por la danesa Vifa (el mejor fabricado bajo esta marca), el empleado en la
M 5 está realizado por el
prestigioso fabricante Scan-Speak y forma parte de su serie
Discovery.
Su
característica más importante es la sustitución de la clásica cúpula por un
diseño de dos diafragmas concéntricos patentado por Vifa, con una pieza
central que hace las veces de guía de ondas, también patentada. Esta pieza
ayuda a producir una mejor dispersión del sonido en los ejes vertical y
horizontal, por lo que se consigue una menor pérdida de sonido de alta
frecuencia en el momento que nos alejemos del eje concéntrico, a diferencia
de otros tweeters más convencionales. Esto además es ayudado con el diseño
de la placa frontal del altavoz, diseñada expresamente para controlar de
manera efectiva la directividad del sonido producido. Este altavoz es capaz
de soportar mucha potencia para sus características, y tiene conectores
bañados en oro. Posee por último una frecuencia de resonancia muy baja, lo
que lo hace ideal para un diseño de dos vías como el MC.
Tiene una curva
de respuesta en frecuencia extremadamente suave, lo que traduce en un sonido
muy lineal, con unos agudos muy transparentes, lo que da un resultado muy
agradable en su escucha.
Este tweeter lo
podemos encontrar en cajas de varios fabricantes de gran
prestigio internacional, con precios que oscilan dentro de configuraciones
de 2 vías entre 2.500 y 12.000 €
la pareja, y de 3 vías desde 3.500 hasta casos extremos de
45.000 y 90.000 € la pareja (sorprendente pero totalmente real)
Midwoofer, altavoz de medios y graves
Los encargados de las frecuencias medias y graves son sendos transductores de 5'' de origen SB
Acoustics (15
centímetros de diámetro), un reciente fabricante de origen danés surgido a
partir de antiguos diseñadores de Scan-Speak y realizadores unos
drivers realmente soberbios.
Este midwoofer es realmente excepcional, tanto
por su equilibrado diseño, suavidad en la curva de respuesta,
calidad de sonido y espléndidas prestaciones. Su sonido está caracterizado por unos medios
claros y detallados, y a la vez acompañados por un toque de
suavidad, que se traduce en una sensación muy emotiva para quien lo
escucha.
También
tiene una respuesta en graves muy controlada y detallada, que dará
el peso y calidad necesaria para las voces y otros sonidos
reproducidos por el canal central. Junto con la sofisticación de los
filtros divisores de frecuencias que caracteriza cualquier diseño de
Pulsar Audio, en ningún caso se cae en el sonido hinchado y
artificial que adolece la inmensa mayoría de canales centrales
existentes en el mercado a cualquier nivel de precio.
El midwoofer posee un chasis de fundición realizado
en aluminio. El cono está hecho de un material propietario muy exclusivo
(lana prensada) pensado para ofrecer un sonido sin coloraciones puesto que
evita la formación de ondas estacionarias. Posee una pieza de cobre en el
interior del núcleo donde se enrolla la bobina, con motivos de disipación de
calor y favorecer la refrigeración de la misma. La suspensión es de goma,
con un alto amortiguamiento y una gran capacidad de excursión. El imán tiene un peso de
540 gramos, un valor prácticamente inédito en cualquier altavoz de este tamaño y categoría.
Este midwoofer forma parte de algunos diseños de
constructores de cajas acústicas de concepción audiófila y purista.
En su versión de 6 pulgadas, es empleado de forma destacable por un
conocido fabricante americano, como transductor de medios, en cajas
de 3 vías con precios de 18.000, 29.000, 67.000
y ¡170.000! euros la pareja.
Pulsar en la foto para
ampliar
Filtro divisor de frecuencias
Condensadores
 El
filtro divisor de frecuencias usa condensadores MKP de alto voltaje,
cuyo material dieléctrico interior es polipropileno. Este
material se caracteriza por permitir una descarga más rápida de la carga
almacenada en el dieléctrico. Asimismo, la geometría de estos
condensadores es óptima, de tal forma que, gracias a su gran tamaño y su
capacidad de admisión de alto voltaje, ofrecen un resultado óptimo tanto
en términos de calidad de sonido como en la correcta disipación del
calor. Estos condensadores de extrema calidad solamente los podemos
encontrar en los modelos tope de gama o series "referencia" de cajas de
otras marcas.
Resistencias
 Como
resistencias, utilizamos cementadas de baja tolerancia, por lo que
conseguimos unos errores realmente mínimos en sus valores. Asimismo, las
resistencias que empleamos soportan una alta potencia, que se traduce
por una disipación óptima del calor, y de esta forma se evitan posibles
variaciones de la respuesta de frecuencia, sensibilidad y otros parámetros
de los altavoces. Estas teóricas alteraciones en el valor de las
resistencias, serían ocasionadas por el sobrecalentamiento de las mismas si
tuvieran una admisión de potencia insuficiente.
Bobinas
Y las bobinas de
cobre, son de
fabricación propia, con las medidas y geometrías que justamente
necesitamos, para la mejor relación entre resistencia y campo inductivo.
Gracias al hecho de elaborarlas nosotros, el valor de las mismas es de una
precisión absoluta. Siempre con núcleo de aire, ya que los de
ferrita o de hierro, al circular una gran corriente por las bobinas, pueden
saturarse al quedar magnetizados, conteniendo así una histéresis que vuelve
impreciso el valor final de la inductancia. Asimismo, cuidamos la
disposición espacial de las bobinas en los filtros, para que las líneas de
campo magnético se corten perpendicularmente, y que así no se induzcan unas
a las otras.
Una pequeña muestra de bobinas fabricadas
por nosotros
Diseño
Todos los transductores están conectados en polaridad
positiva, de manera que todos están puestos en fase acústica absoluta.
Esto mejora enormemente la respuesta impulsiva frente a la mayoría de
altavoces existentes en el mercado, los cuales tienen invertida la conexión
de algún transductor. El conectar invertido (en polaridad negativa),
por ejemplo, un tweeter, no deja de ser un "apaño" para solucionar
cancelaciones acústicas, resultado de diseños muy pobres en los filtros
divisores de frecuencias.
El hecho de tener todos los transductores en polaridad
positiva como el MC, permite que todos realicen su
movimiento pistónico ideal de compresión (movimiento hacia fuera) y
rarefracción (hacia dentro) para el que fueron diseñados. Se nota una gran
mejora especialmente al escuchar sonidos que son débilmente armónicos e
inarmónicos (es decir, que tienen información muy diferente de un semiciclo
positivo respecto al negativo), concretamente percusiones y transitorios
rápidos.

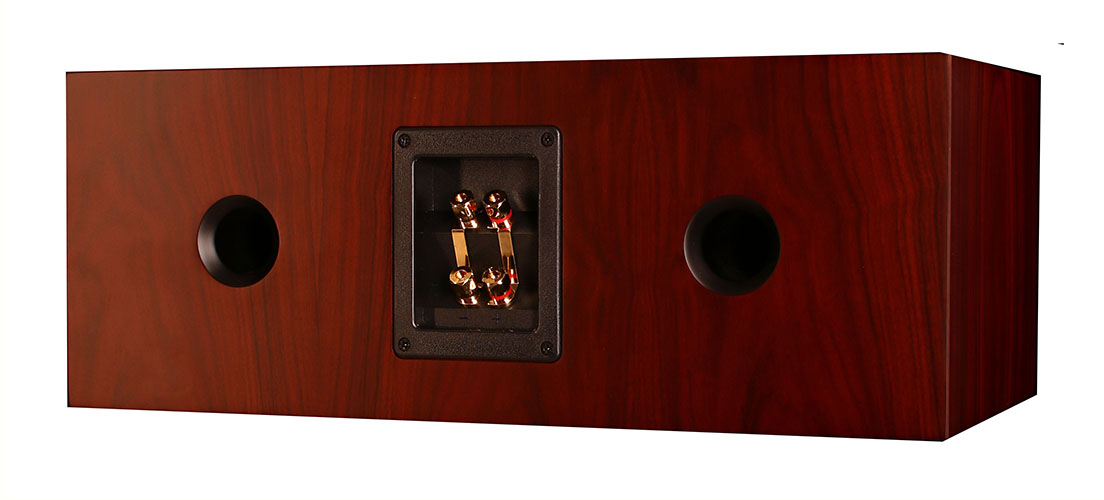

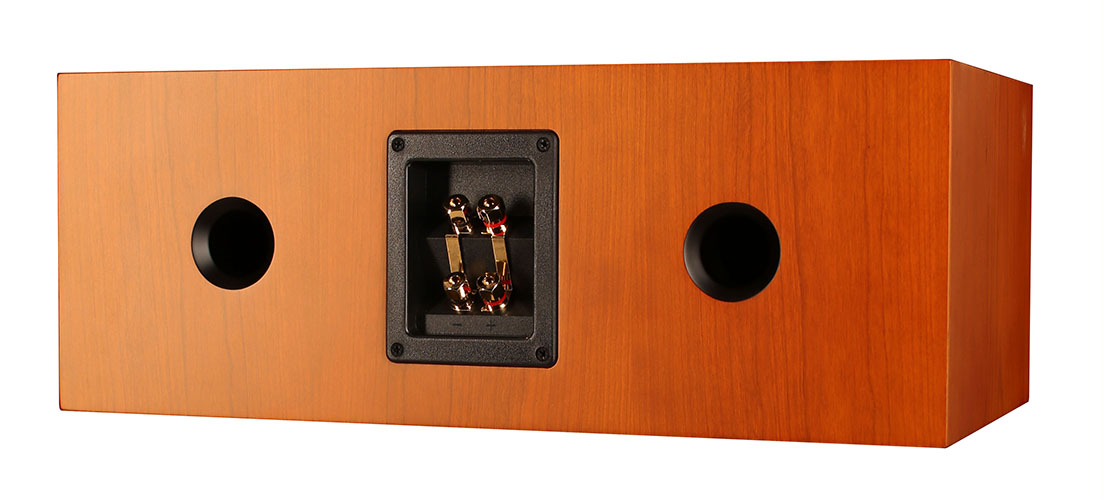

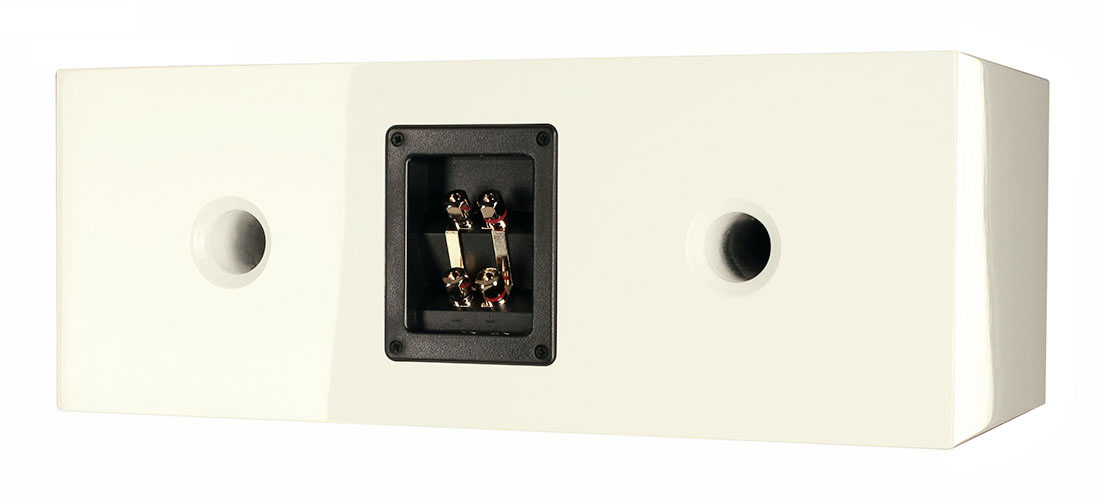

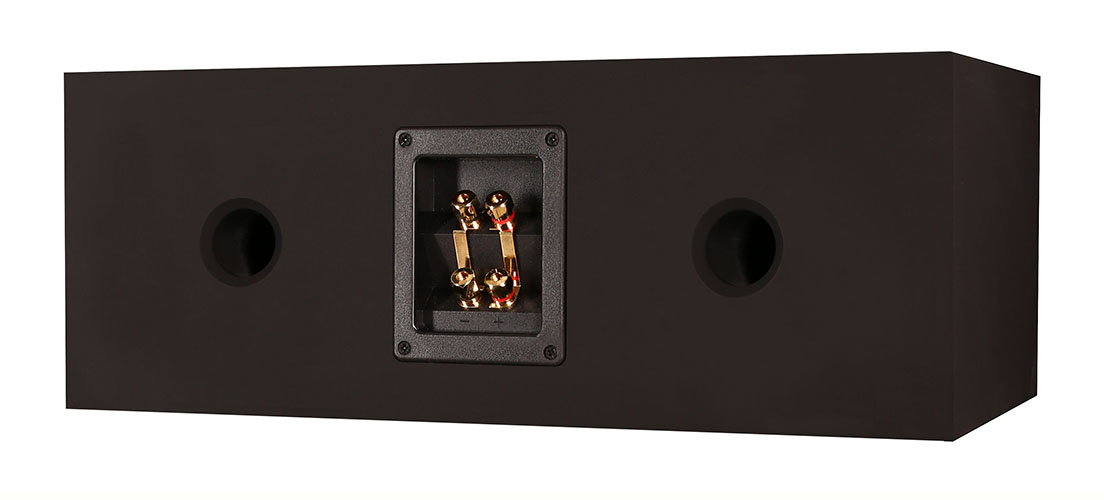

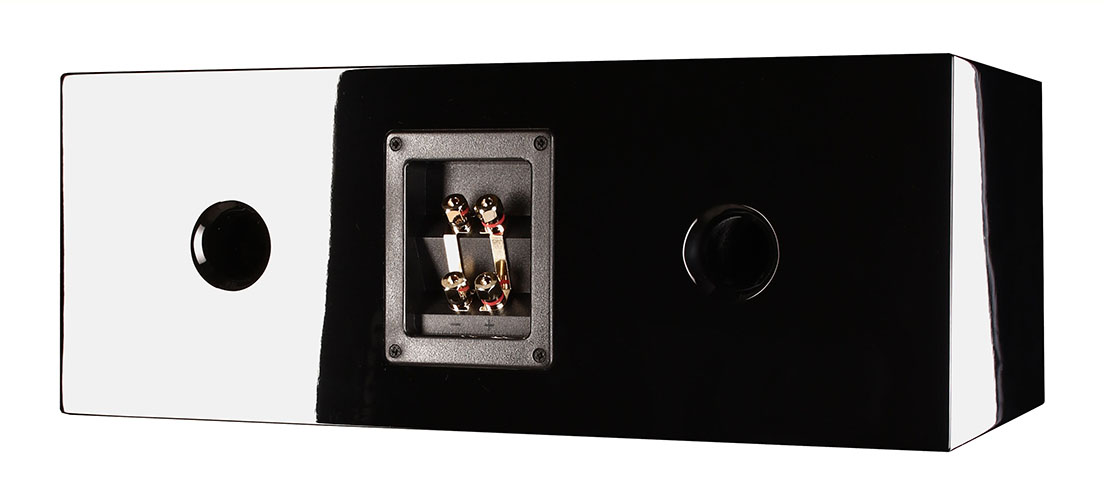

Están preparadas
para la biamplificación pasiva y el bicableado, gracias a sus cuatro bornes
de conexión de diseño totalmente exclusivo, chapados en oro y de cabeza
hexagonal (para poder apretar firmemente con llave de tubo nº 13 o de
1/2''). Aceptan también conexión de terminales de tipo banana.
Si se bicablean, no recomendamos utilizar cables de distinto tipo o longitud
para graves y agudos: podría afectar al equilibrio tonal del altavoz.
|
