ALTAVOCES DE 2
VÍAS TIPO COLUMNA |
Las M 18
son
un modelo de dos vías tipo columna, pensada para aquellos usuarios que
buscan un equilibrio entre el espacio, coste y la máxima calidad de sonido
de unas cajas acústicas. Han sido diseñadas para obtener un
sonido sencillamente espectacular para su tamaño. Usando una técnica en la
construcción de la caja para bajar aún más la respuesta de frecuencia de las
especificaciones del fabricante, es realmente difícil encontrar una caja de
su tamaño y precio que pueda equivaler a las M 18 en cuanto a extensión
y profundidad en graves.
Externamente goza de
una estética clásica y neutral, pensada para
agradar a la mayoría de los usuarios y encajar en la mayoría de entornos

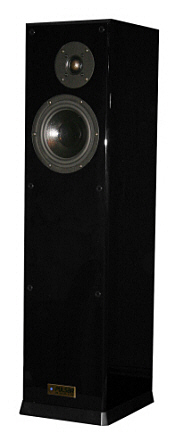

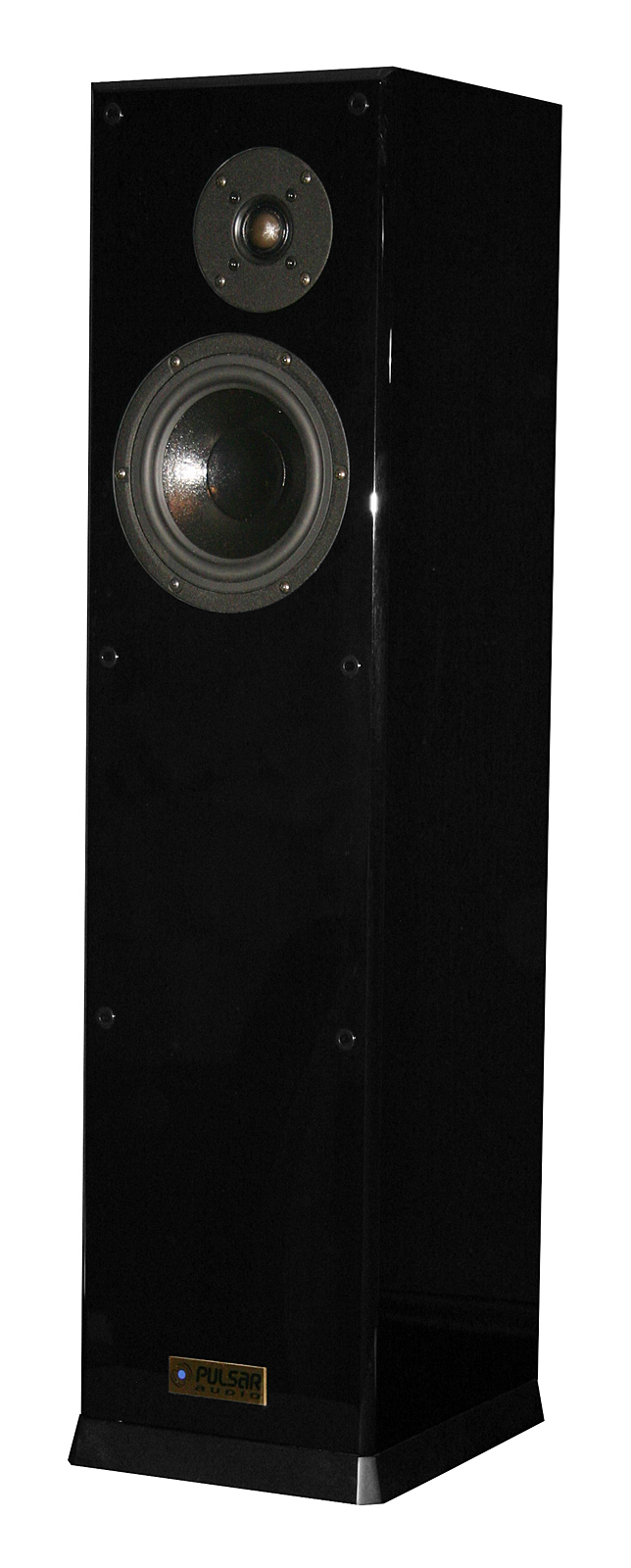

y salas de escucha. Posee un

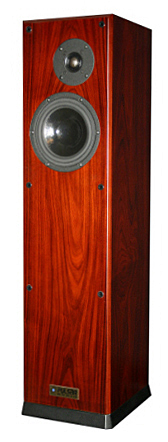

exquisito nivel de acabado, uno consistente en un chapado íntegro en madera natural

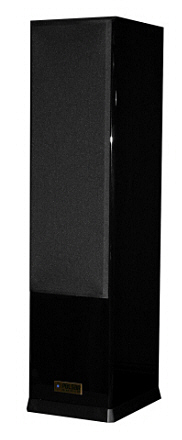

y otros en un exquisito lacado

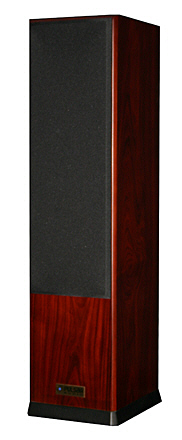

blanco o negro piano. Como madera natural

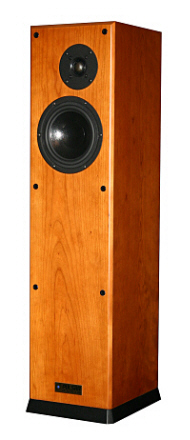

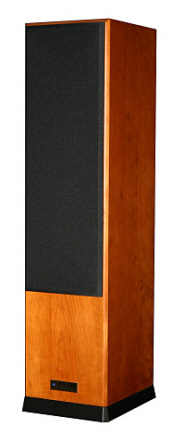

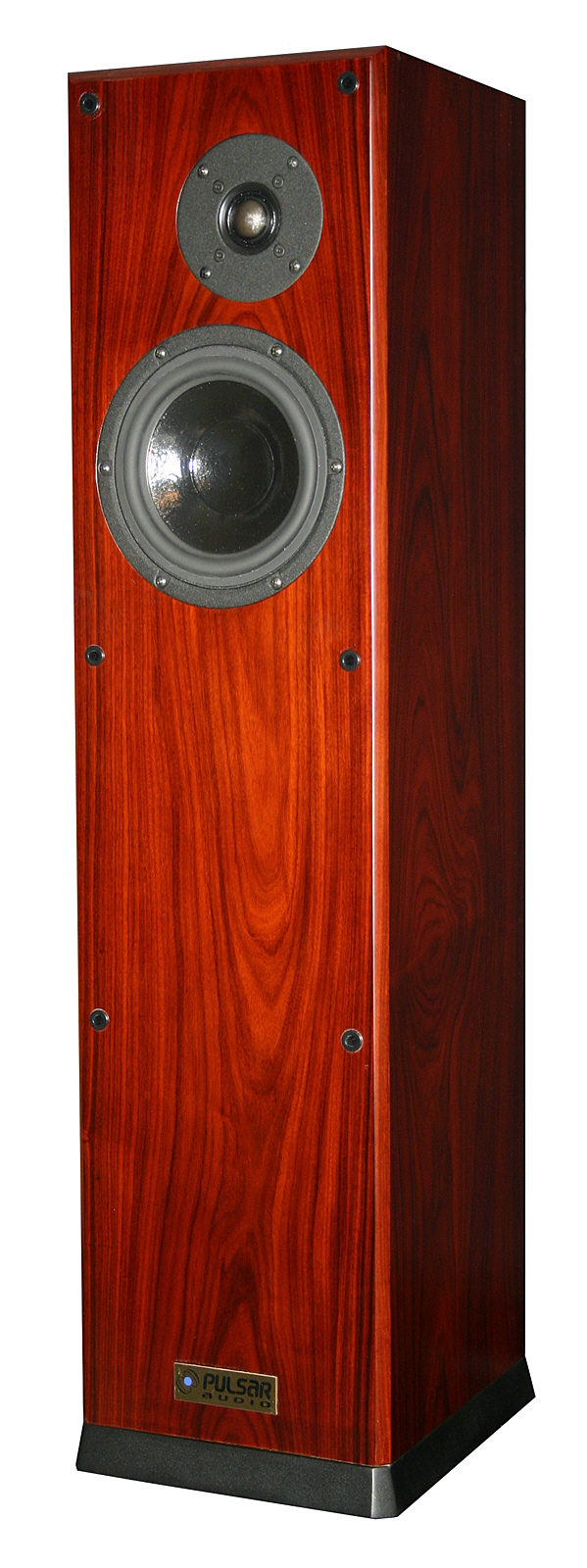

hay dos tipos a elegir: cerezo o palisandro.
En este caso, dentro de cada pareja, las vetas de la madera, en las chapas una y otra caja, guardan una absoluta simetría.
Gracias a su peculiar construcción
interna, es posible usarlas en grandes salas de escucha donde
otras cajas similares no podrían ofrecer una extensión de graves tan amplia. En
habitaciones de 25 a 35 metros cuadrados, e incluso tamaños superiores, se
puede sentir su excelente profundidad en las bajas frecuencias.
La restitución del resto del espectro ha sido
mejorada respecto a otros fabricantes que utilizan componentes similares a
los de las M 18. El filtro divisor de frecuencias está pensado para ofrecer
la máxima suavidad y transparencia que pueden ofrecer las dos vías de que
dispone, en contra del sonido coloreado y con carencias que se puede
escuchar en otras cajas de otros fabricantes.
Cajas con componentes, calidad
de sonido y construcción similares a esta caja, sólo se pueden encontrar en
modelos de otras marcas con un precio al menos 3 veces superior.
A continuación comentamos parámetros técnicos y constructivos de las M 18.
Tweeter -
Midwoofer -
Filtro -
Caja -
Datos técnicos

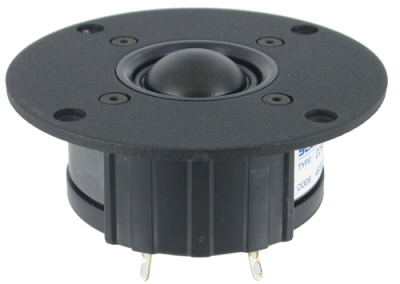

Tweeter, altavoz de agudos
Como tweeter o altavoz de agudos,
usamos un modelo alto de la gama de Scan-Speak. Un altavoz de agudos
de muy alto nivel, que tan sólo se puede encontrar en cajas de precio muy
superior al de las M 18.
El altavoz posee una cúpula blanda de seda de
1 pulgada, que ofrece un sonido suave, detallado y muy transparente. Para
conseguir unos agudos más detallados la cúpula está recubierta de varias
capas de un material especial aplicado a mano, para obtener una combinación única
de linealidad dinámica y suavizado de las posibles resonancias. También
posee en la cámara de resonancia una pieza de especial geometría que reduce
la resistencia al aire, y una característica anti-resonante que evita las
turbulencias en el interior. Finalmente tiene un ferrofluido destinado a
disipar calor de la bobina, lo cual permite un comportamiento mecánico lineal e idóneo,
que se traduce en una
micro-dinámica mejorada.
Este altavoz de agudos, dada su construcción interna,
tiene una gran ventaja, y es que no es posible hundir la cúpula
hacia dentro, lo cual es un indicativo de su gran fiabilidad a largo plazo,
y posibles pequeños despistes involuntarios (por ejemplo, durante el
transporte de las cajas).
Para encontrar este mismo
tweeter en cajas de otros fabricantes, tendríamos que empezar a buscar en modelos
de 2 vías desde
4.000 € - 5.000 € hasta extremos de 15.000 € la pareja, y en modelos
de 3 vías de precios incluso superiores
a 30.000 € la pareja.

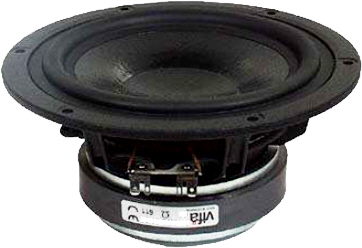

Midwoofer, altavoz de medios y graves
El espectro de frecuencias
medias y graves está destinado a un transductor fabricado por Scan-Speak en exclusiva para Pulsar Audio.
Está basado en más alto de gama de 6'5 pulgadas del catálogo del fabricante Vifa. Es
bastante similar al usado en los monitores
Pulsar
Audio Premium X6, en una versión más adaptada a recintos con un
mayor volumen interior.
La
extensión en graves, la pegada y control, y el manejo de frecuencias
subsónicas de este altavoz es
simplemente apabullante. Pocas cajas del mercado con un transductor de este
diámetro, a cualquier precio, tienen unos graves comparables. Además, exhibe una gran
transparencia muy agradable en frecuencias medias, capaz de restituir voces
e instrumentos con una gran naturalidad.
Este altavoz tiene un chasis de
fundición compuesto íntegramente por magnesio, con un diseño para eliminar reflexiones dentro de la caja. El
motor, es decir, conjunto imán-bobina, está optimizado para disminuir la
distorsión. Está refrigerado por un conducto de aire que evita la compresión
térmica y equilibra la presión del aire a ambos del mismo del cono. El imán es sobredimensionado y de alrededor de 700 gramos de
peso, un valor espectacularmente alto para su tamaño y categoría. La
suspensión es de alta linealidad y bajas pérdidas, que
permite largos desplazamientos del cono. Este altavoz está optimizado para
diseños bass-reflex, que es el principio en el que se basa el recinto donde
montamos este altavoz.
Gracias a la especial
construcción de la caja y su estudiado diseño, hemos conseguido bajar la
extensión de graves por debajo de las especificaciones dadas por el
fabricante sin perder en ningún momento control y pegada. A la hora de
escuchar las M 18, algo que sorprende es la gran cantidad de sonido de muy
baja frecuencia capaz de generar una caja acústica con un altavoz de este
tamaño.
Transductores de esta calidad se pueden encontrar
en columnas de 2 vías con precios que oscilan entre
5.000 y
7.000 €
la pareja, y de 3 vías (en este caso, usado sólo para graves como woofer) entre 12.000 y 14.500 € la pareja.
Filtro divisor de frecuencias

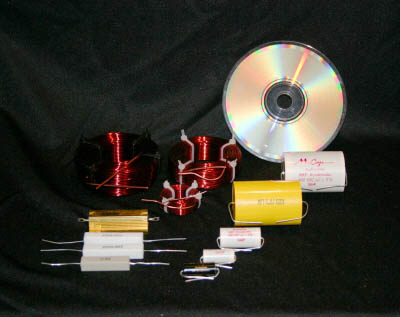

Detalle de los 12 componentes del filtro divisor de frecuencias de una
M18
Condensadores
 El filtro divisor de frecuencias usa condensadores MKP de alto voltaje, cuyo material dieléctrico
interior es polipropileno.
Este material se caracteriza por permitir una descarga más rápida de la carga almacenada en
el dieléctrico. Asimismo, la geometría de estos condensadores es óptima, de tal forma
que, gracias a su gran tamaño y su capacidad de admisión de alto voltaje,
ofrecen un resultado óptimo tanto en términos de calidad de sonido como
en la correcta disipación del calor. Estos condensadores de extrema
calidad solamente los podemos encontrar en los modelos tope de gama o series
"referencia" de cajas de otras marcas.
Resistencias
 Como resistencias,
utilizamos cementadas de baja
tolerancia, por lo que conseguimos unos errores realmente mínimos en
sus valores. Asimismo, las resistencias que
empleamos soportan una alta potencia, que se traduce por una
disipación óptima del calor, y de esta forma se evitan posibles variaciones de la
respuesta de frecuencia, sensibilidad y otros parámetros de los altavoces. Estas
teóricas alteraciones en el valor de las resistencias, serían ocasionadas por el
sobrecalentamiento de las mismas si tuvieran una admisión de
potencia insuficiente.
 En
las ocasiones en las que se requiere aún más soporte de potencia, bien por
el valor de la resistencia o su posición en el filtro, empleamos
resistencias bobinadas provistas de disipador. Esto permite que el
filtro sea muy estable y sin ningún tipo de fallos a lo largo de los años.
Bobinas
Y las bobinas de cobre, son de
fabricación propia, con las medidas y geometrías que justamente
necesitamos, para la mejor relación entre resistencia y campo inductivo.
Gracias al hecho de elaborarlas nosotros, el valor de las mismas es de una
precisión absoluta. Siempre con núcleo de aire, ya que los de ferrita o de hierro, al circular una gran corriente por las bobinas, pueden saturarse al quedar magnetizados, conteniendo así una histéresis que vuelve impreciso el valor final de la inductancia. Asimismo, cuidamos la disposición espacial de las
bobinas en los filtros, para que las líneas de campo magnético se corten
perpendicularmente, y que así no se induzcan unas a las otras.
Una pequeña muestra de bobinas fabricadas
por nosotros
Diseño
Todos los transductores están conectados en polaridad
positiva, de manera que todos están puestos en fase acústica absoluta.
Esto mejora enormemente la respuesta impulsiva frente a la mayoría de altavoces existentes en el mercado, los cuales tienen invertida la conexión de algún transductor. El conectar invertido (en polaridad negativa), por ejemplo, un tweeter, no deja de ser un "apaño" para solucionar cancelaciones acústicas, resultado de diseños muy pobres en los filtros divisores de frecuencias.
El hecho de tener todos los transductores en polaridad
positiva como las M 18, permite que todos realicen su
movimiento pistónico ideal de compresión (movimiento hacia fuera) y rarefracción
(hacia dentro) para el que fueron diseñados. Se nota una
gran mejora especialmente al escuchar sonidos que son débilmente armónicos e
inarmónicos (es decir, que tienen información muy diferente de un semiciclo
positivo respecto al negativo), concretamente percusiones y transitorios
rápidos.

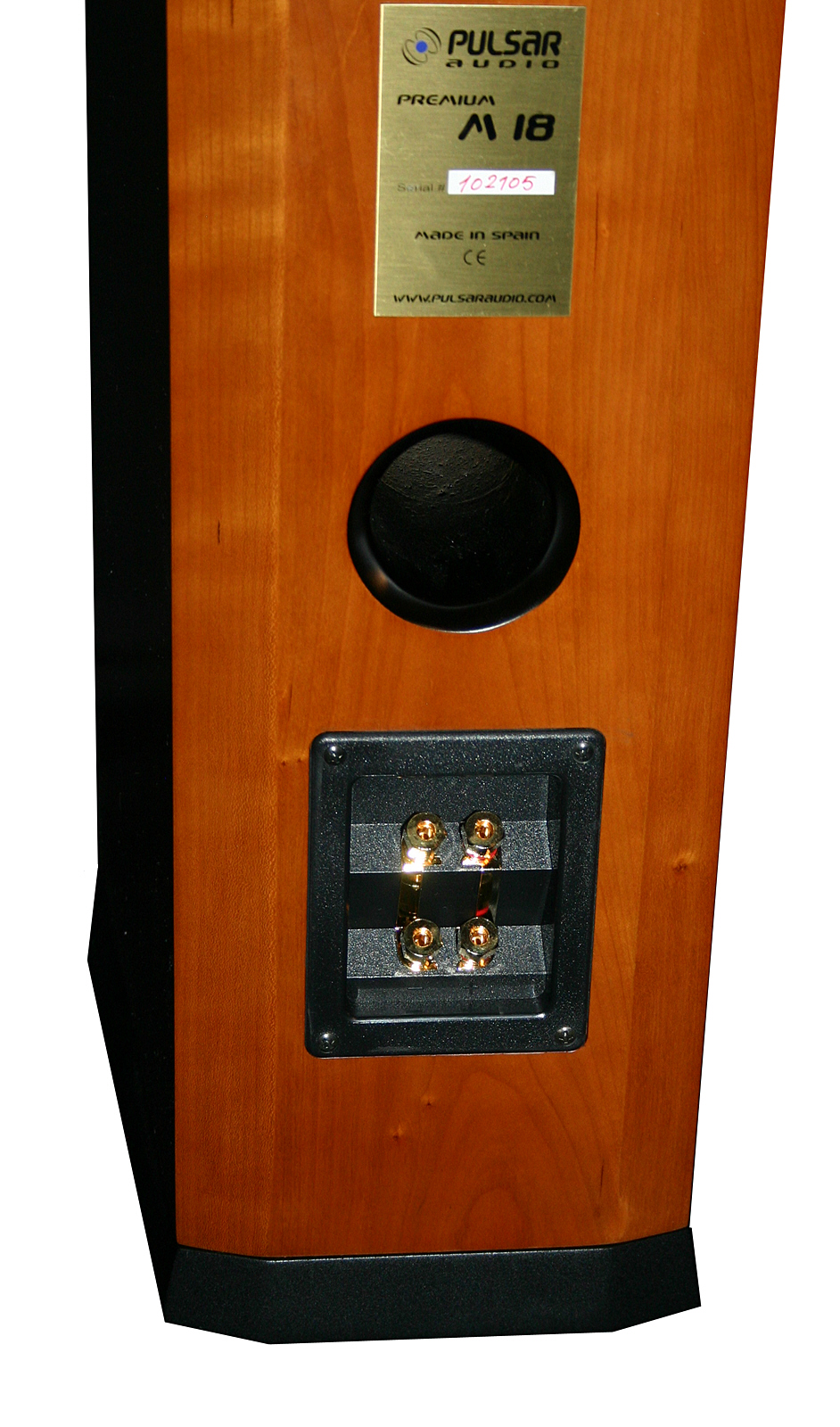

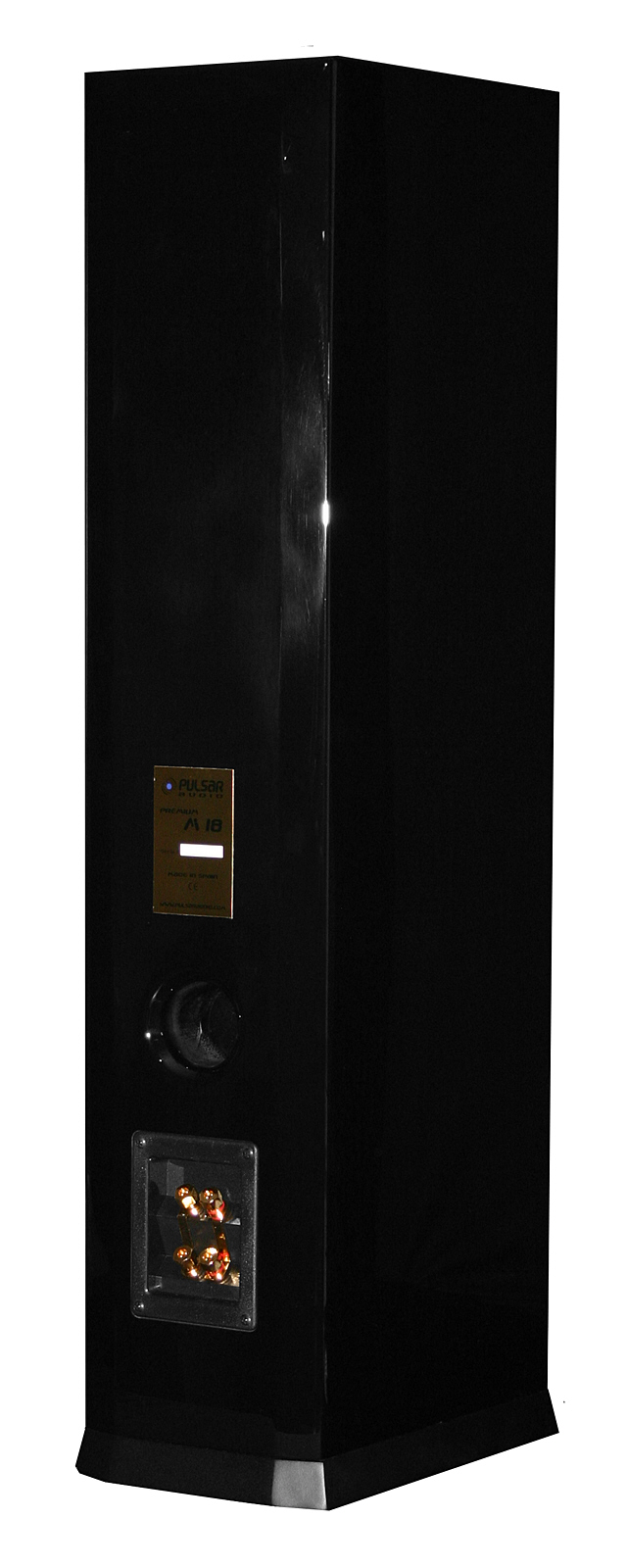

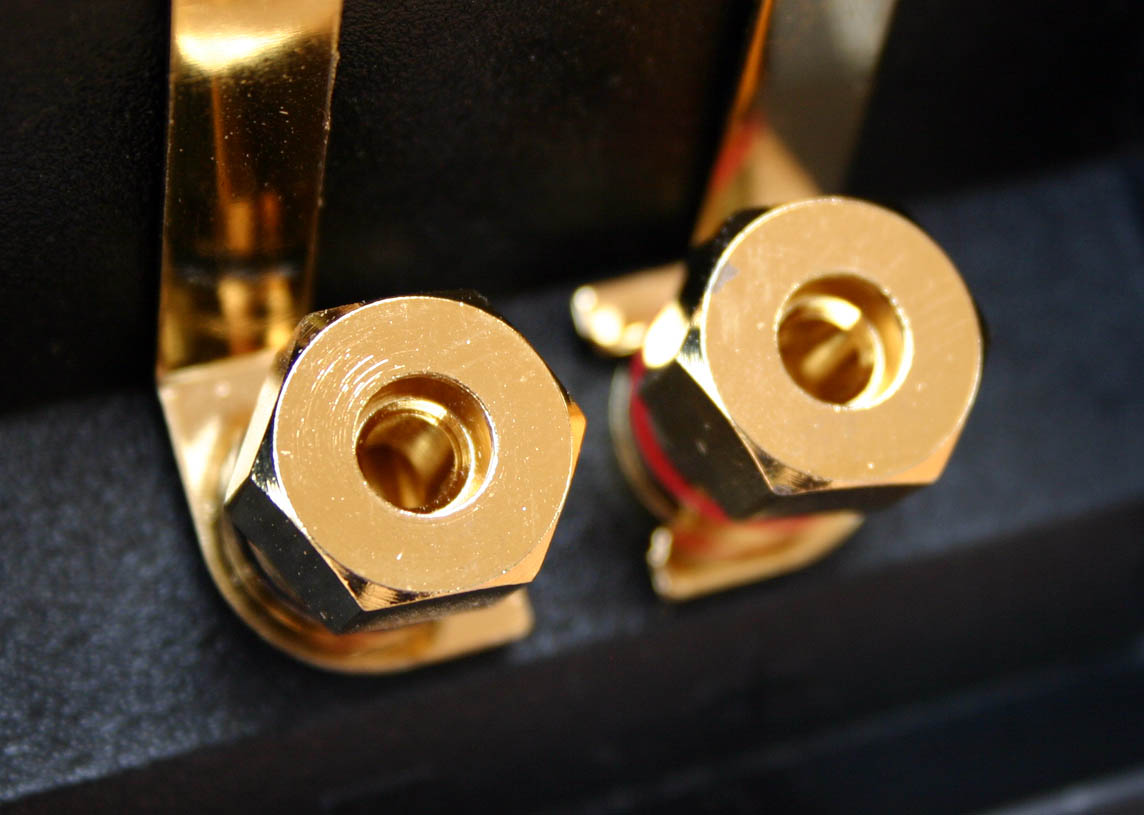

Están preparadas para la biamplificación pasiva y el bicableado,
gracias a sus cuatro bornes de conexión de diseño totalmente exclusivo,
chapados en oro y de cabeza
hexagonal (para poder apretar firmemente con llave de tubo nº 13 o de 1/2''). Aceptan también conexión de terminales de tipo banana. Si se bicablean, no recomendamos utilizar cables de distinto tipo o longitud para graves y agudos:
podría afectar al equilibrio tonal del altavoz.
Montaje
Todos los elementos de los
filtros
están cuidadosamente pareados para cada pareja de altavoces, con el fin de conseguir
que una caja sea exactamente igual a la otra.
El montaje del filtro es totalmente de "grado audiófilo": las piezas firmemente sujetas y soldadas directamente unas con otras, con estaño de alto porcentaje de plata. Las soldaduras suspendidas en el aire, para que no toquen ninguna de las paredes evitando así posibles movimientos. Es la configuración más pura para ensamblar las piezas, la cual podemos encontrar en los modelos de alta gama de muchísimos fabricantes. Los transductores van soldados también directamente a su cable correspondiente, sin el empleo de terminales de conexión rápida tipo "faston" que a veces suelen verse en otros altavoces.
Entre las piezas soldadas no hay cables, clemas o pistas de un circuito impreso de por medio. La utilización de un circuito impreso hubiera producido una pequeña pérdida en la calidad final de sonido, ya que las pistas aportan una importante resistencia extra y no son capaces de soportar los picos de amperaje que pueden llegar a circular por el filtro divisor de frecuencias.
Caja
Externamente puede tener dos acabados, uno íntegramente
la caja chapada en madera natural, con dos tipos a elegir: cerezo o

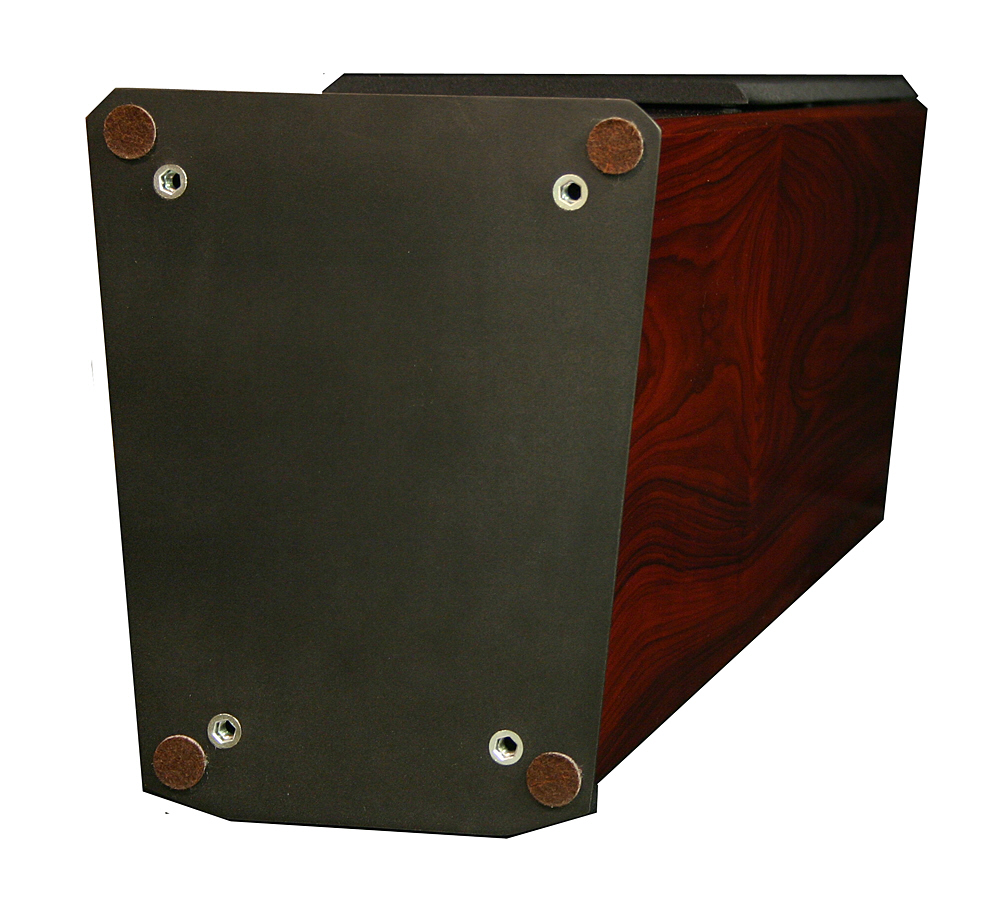

palisandro, así como una versión en negro lacado piano. En la parte
inferior, hay una base con cuatro hembras de métrica 8 para poner puntas de
desacoplo.
El material con el que está fabricada la caja es madera
MDF de alta densidad (posee un peso por metro cuadrado y una distribución de
sus partículas superior a los MDF que se emplean normalmente), con grosores
de 25 mm la caja y 30 mm el frontal. Además, internamente tiene
cuatro refuerzos con forma de aro, para aumentar aún más si cabe la rigidez
del conjunto. La caja resultante es muy neutral, que se refleja en una
calidad de sonido final muy transparente, sin apenas coloraciones que
podrían producir enfatizaciones en frecuencias concretas.
La caja ha sido calculada para
poder ofrecer una extensión de graves insólita para un altavoz de su tamaño.
Durante la fase del diseño bass reflex, asistido por ordenador, se
han tenido en cuenta parámetros como los refuerzos interiores, espacio que
ocupan los conos, geometría, y la variación de volumen causada por el
material antirresonante. El puerto ha sido ideado teniendo en cuenta las
posibles turbulencias de aire que se podrían producir en su interior,
mediante un análisis de la velocidad del paso del aire según la frecuencia;
por ello, es prácticamente imposible oír soplidos o ruidos, incluso con las
notas más bajas en una grabación de un órgano.

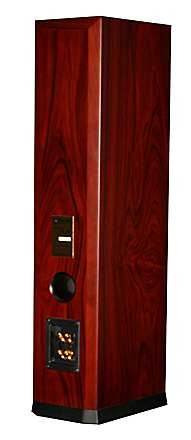

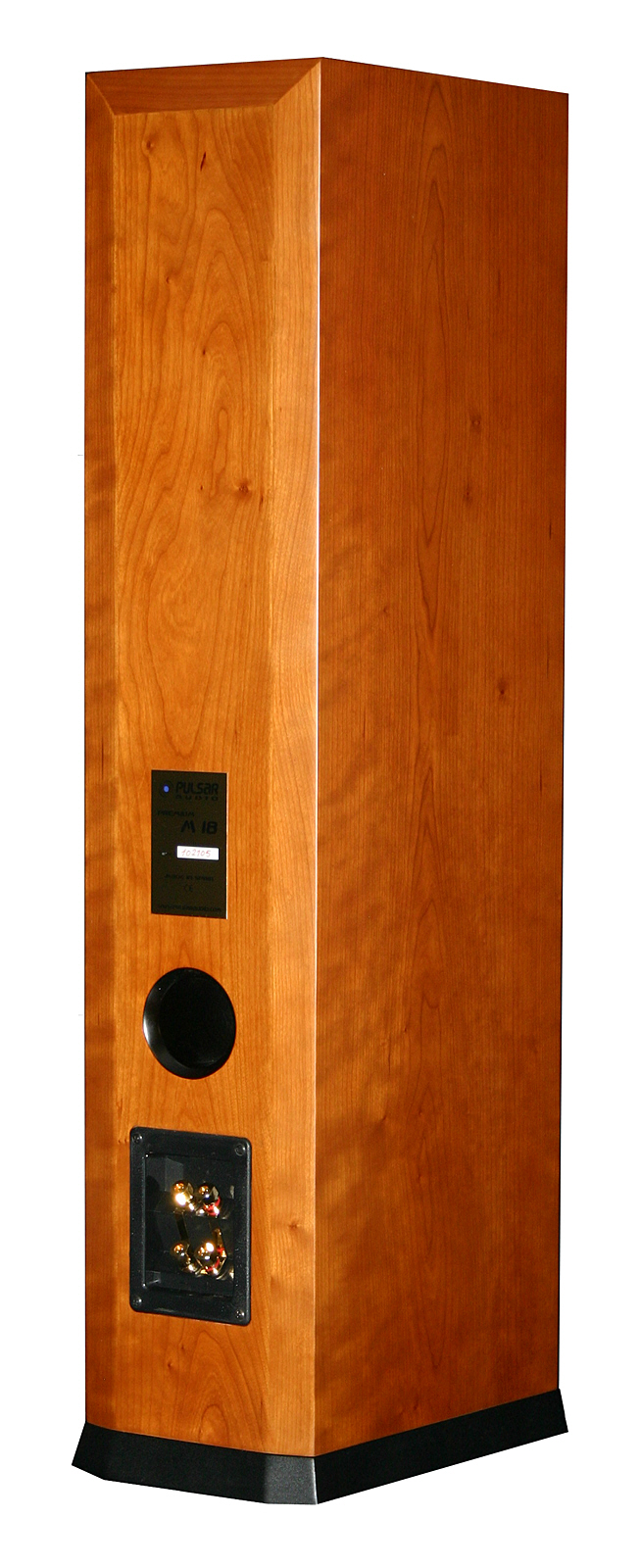

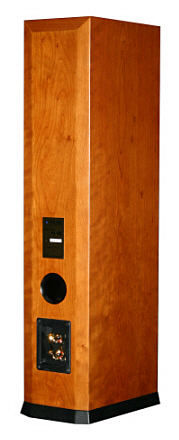

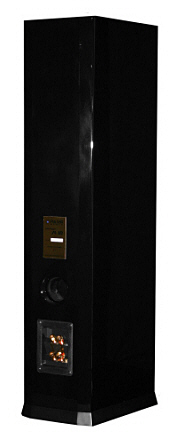

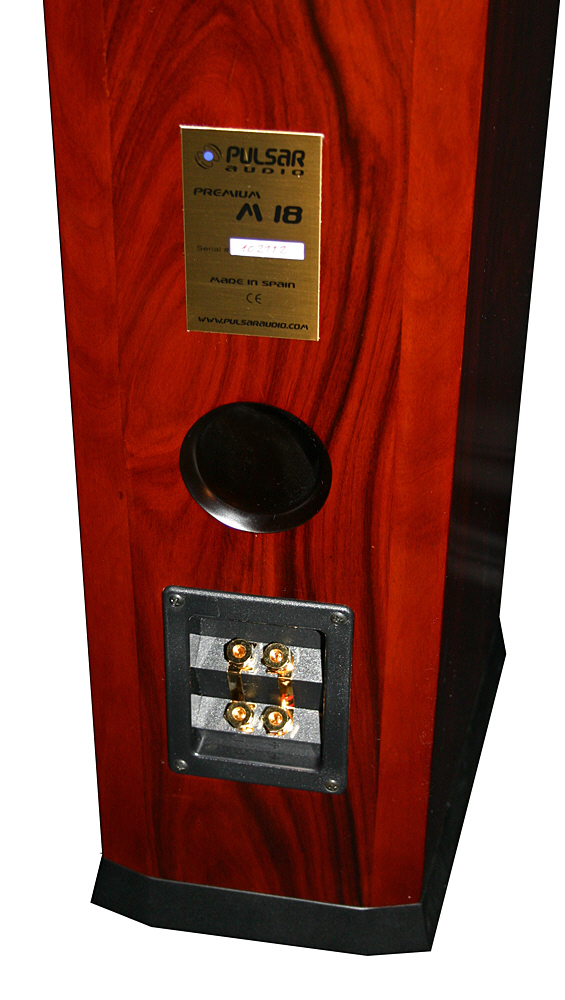

El tubo está posicionado en la parte posterior de la caja para evitar la
difracción por bordes que produciría en la cara delantera, así como evitar
escuchar tanto turbulencias producidas en casos extremos como los modos
propios de resonancia de medias-altas frecuencias inherentes en cualquier
puerto de este tipo.
El recinto
posee un diseño de paredes antiparalelas, con diseño también asistido
por ordenador. El hecho de
poseer la forma de paredes no simétricas, es con la finalidad de evitar
trenes de ondas estacionarias en el interior, así como posibles resonancias.
Esto hace conseguir mejor linealidad el curva de respuesta de dominio en
frecuencia, al suavizar posibles picos y valles. Al mismo tiempo, se evitan
vibraciones residuales de los paneles laterales que podrían producir
coloraciones.

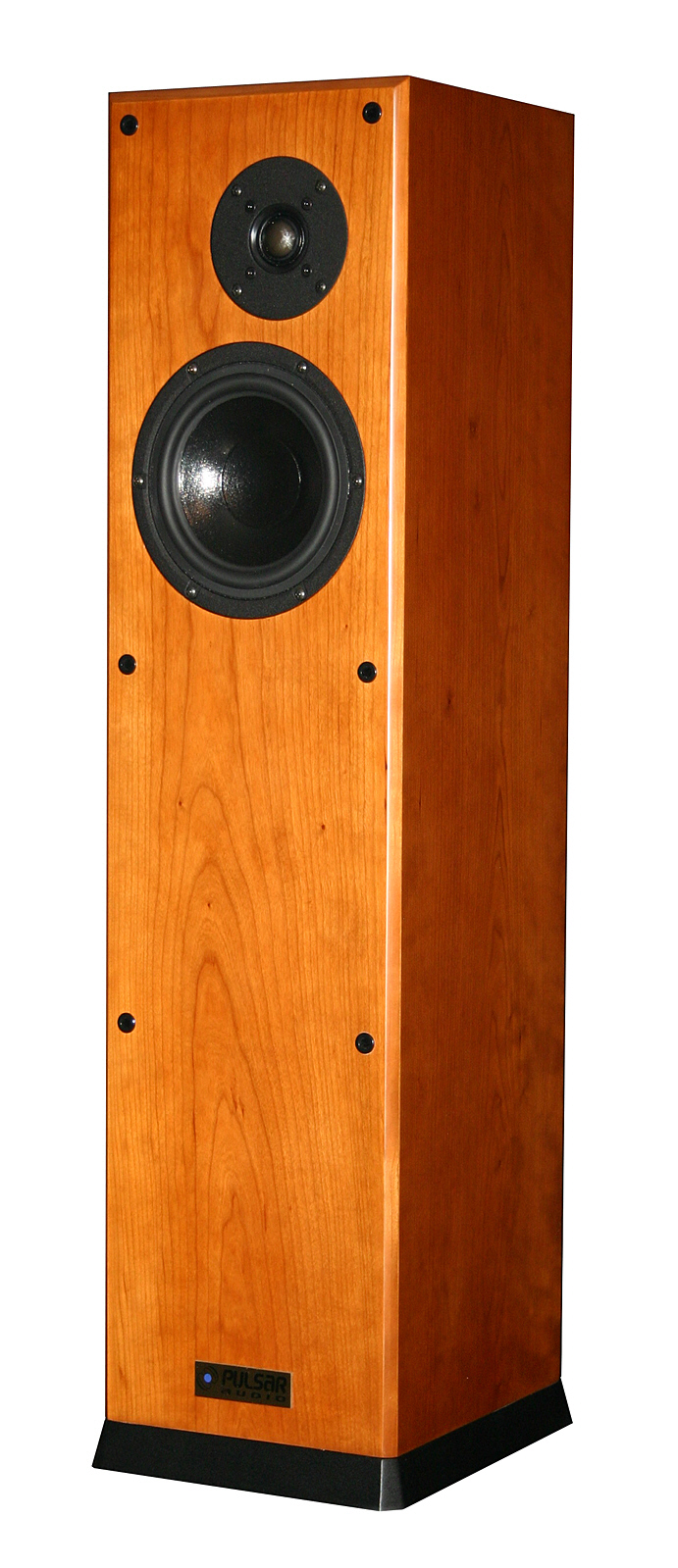

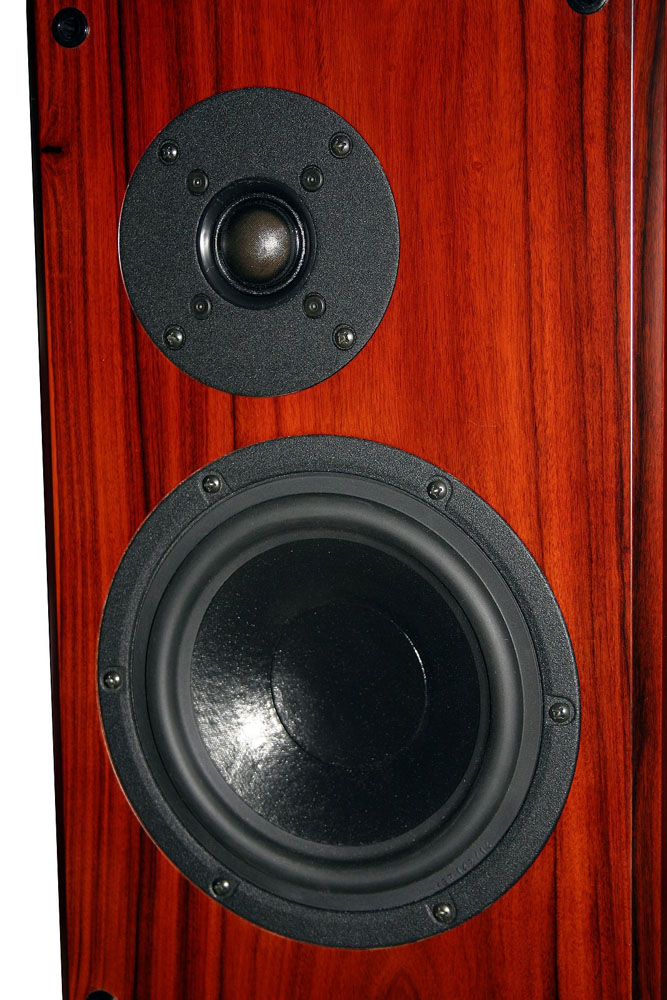

La colocación asimétrica del tweeter en el frontal de la caja tiene una gran
incidencia en cuanto a disminución de efectos de difracción. Asimismo, se
debe a motivos acústicos, ya que es posible conseguir de este modo una
escena sonora mejor definida y ubicada, gracias a que hay una menor
directividad obligada por el bafle o parte delantera de la caja.

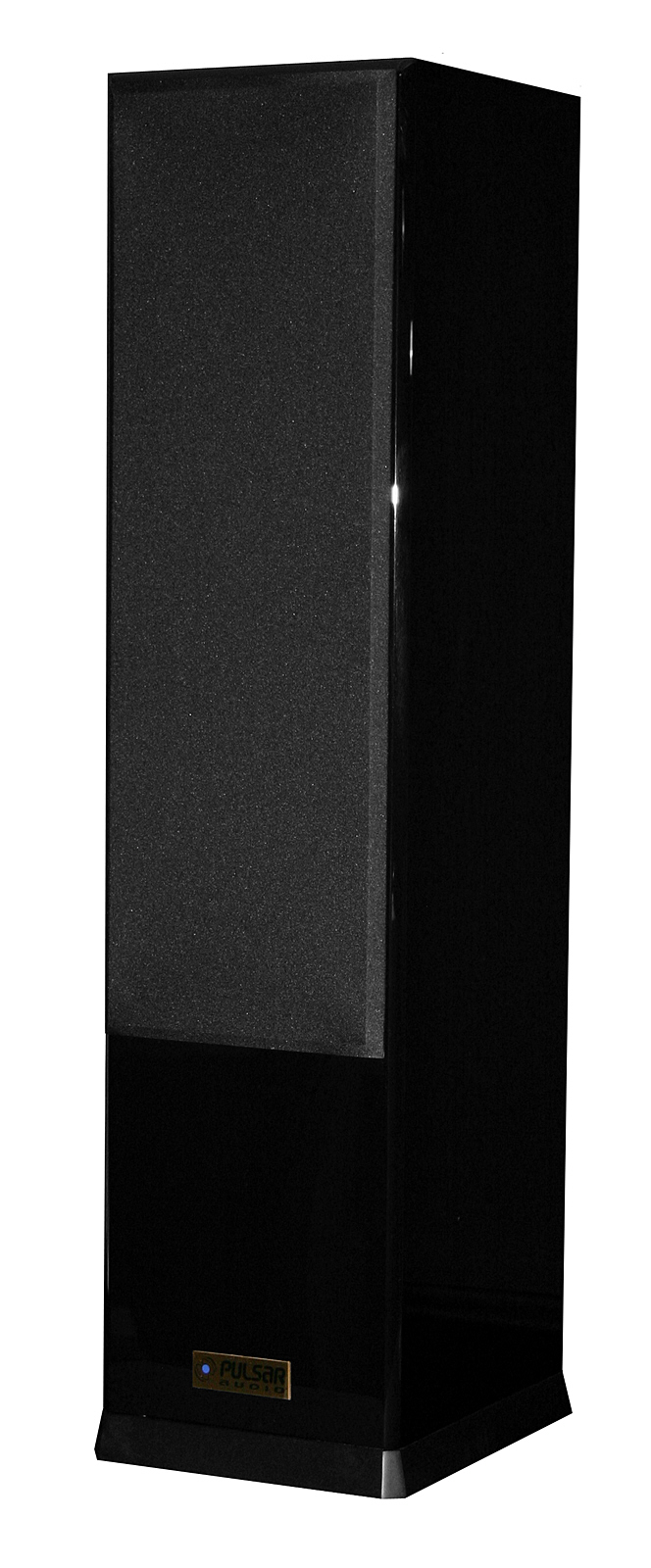

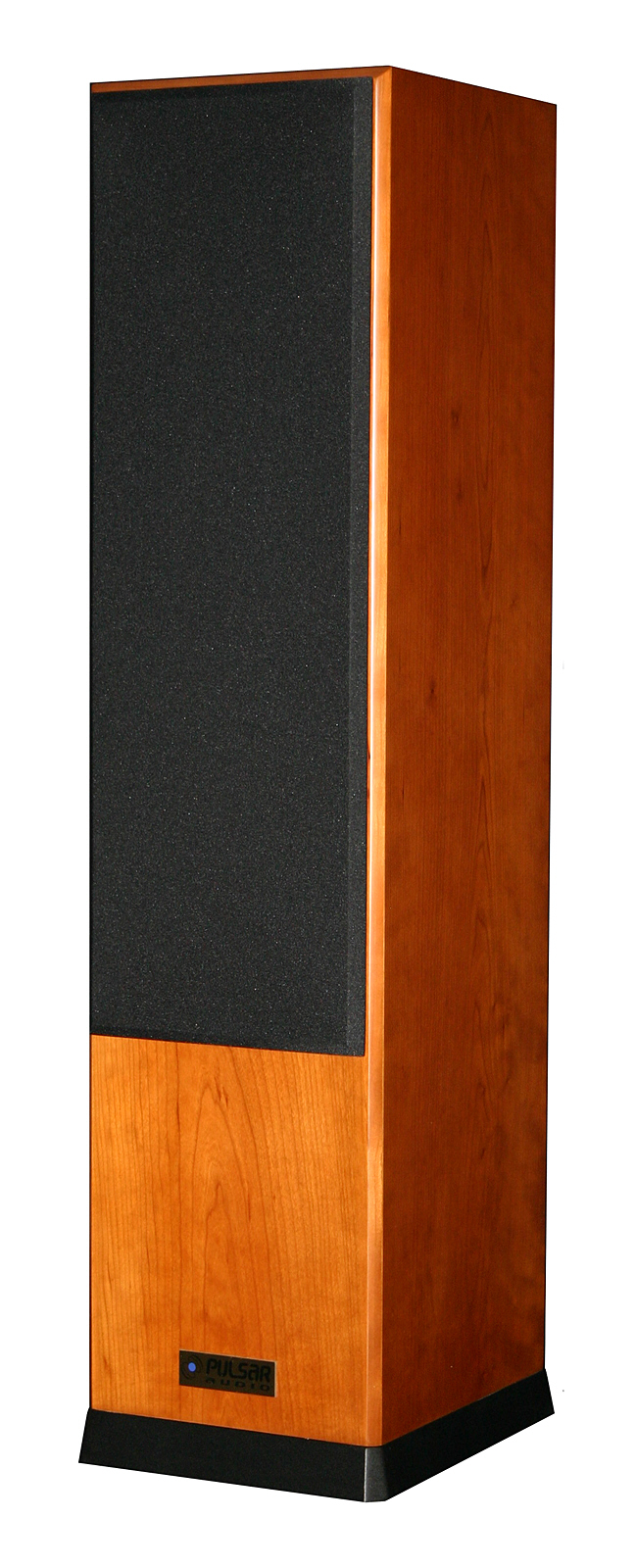

Posee una rejilla frontal de tela, con una excelente terminación, para
salvaguardar de suciedad los transductores.
El interior de
la caja (dividido en diferentes subcámaras por los refuerzos interiores)
está relleno de dos tipos distintos de material absorbente para evitar
resonancias perjudiciales en sus interiores.
Pulsar en la foto para ampliar |
Pulsar en la foto para ampliar |
|
