Las
Ambiente D8
es lo que se podría decir una de las mejores relaciones entre tamaño,
calidad de sonido y precio que se puede encontrar en el mercado, pensadas
para dejar asombrado a
cualquiera que las escuche.
Están pensadas para sacar el
máximo jugo posible de
electrónicas de gama muy alta e
incluso de niveles de referencia. Las Pulsar Audio Ambiente D8
están realmente a un nivel muy
alto. No sólo pueden
considerarse las mejores
columnas del mercado en su
precio sin duda alguna, sino son
capaces de superar a grandes
mitos del High-End de su tamaño
en escuchas comparativas
directas, los cuales tienen un
coste hasta 3-4 veces superior.

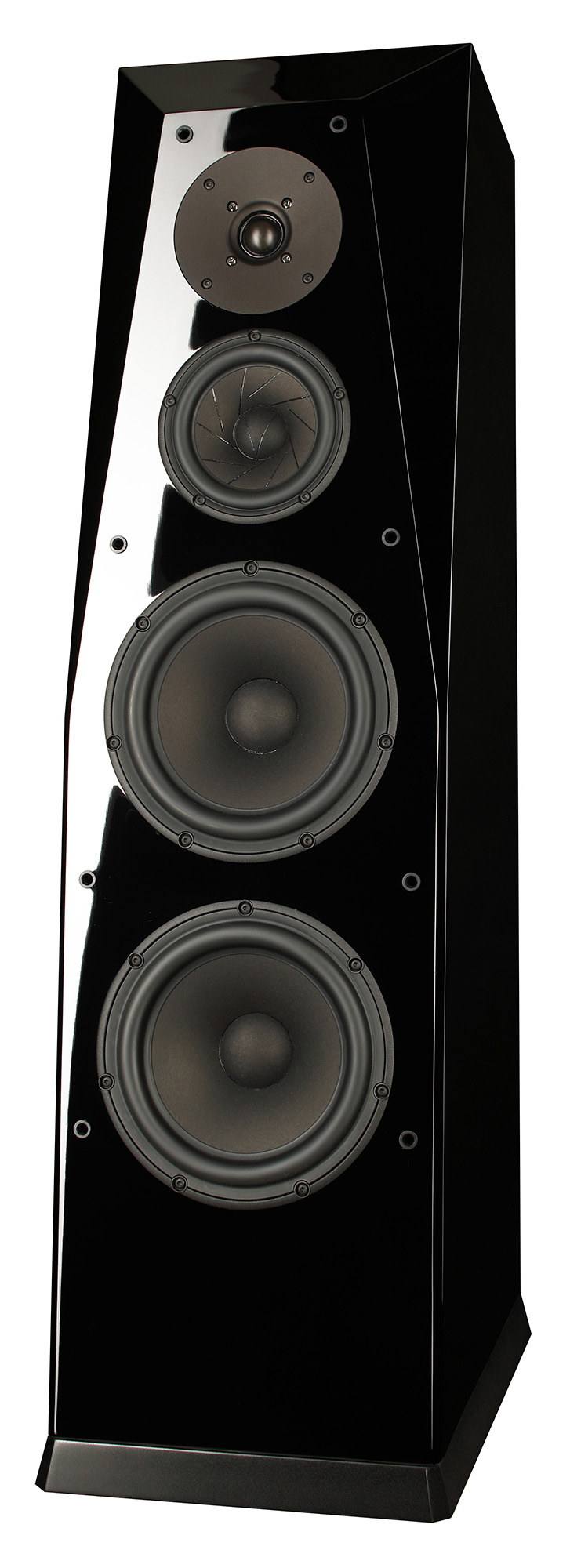

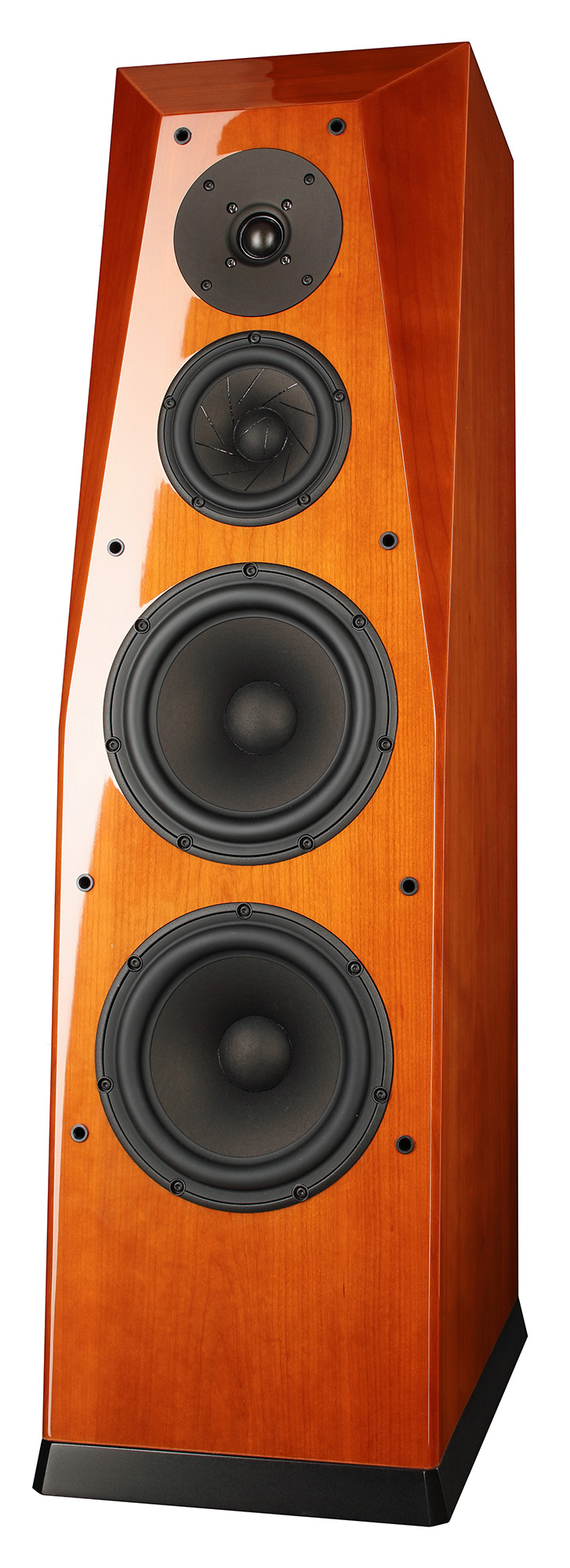

Una caja
realmente elaborada que destaca por su diseño. Los biselados en la parte
superior y laterales permiten controlar y minimizar reflexiones indeseadas
(efectos de difracción) en las aristas delanteras del bafle o parte frontal

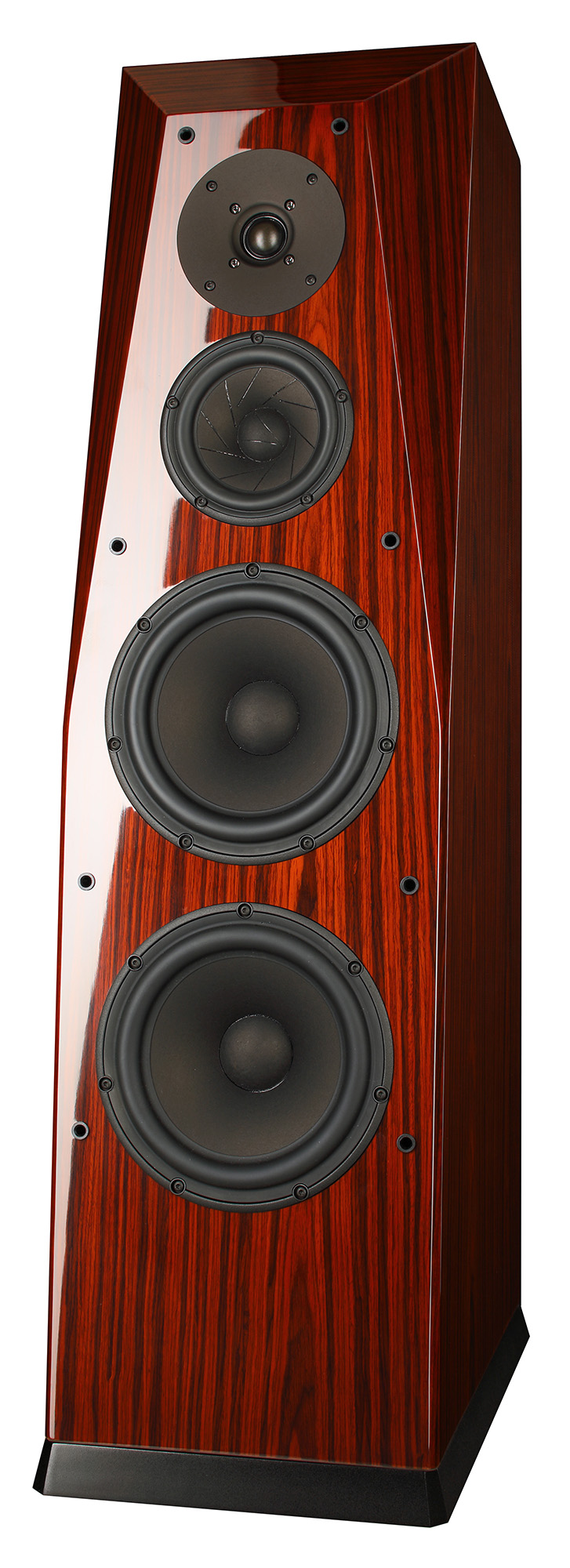

de la caja. Y su frontal
inclinado para poner los
diferentes transductores en fase
acústica, para ofrecer así la
máxima coherencia en la escena
sonora mejorando la integración
entre los mismos, así como
disminuir la diferencia de
retardos entre ellos.
Son las hermanas mayores de las
columnas
Pulsar Audio Ambiente 7.
Están ideados para aquellas
situaciones donde es necesaria
una mayor capacidad de admisión
de potencia y respuesta en graves
mayor. En otras palabras, para
llenar salas de mayor tamaño. Estas columnas en su conjunto
bajo el punto de vista
cualitativo, madurez en su
diseño, calidad de
componentes... las consideramos un
paso por delante de las
Pulsar Audio Suprema D8,
si bien estas últimas siguen
siendo absolutamente fabulosas.
La calidad de sonido de las
Ambiente D8 deslumbra
en todos los aspectos: desde una
profundidad e increíble extensión en
frecuencias graves impensable
para unas columnas de estas
dimensiones, su
gama media analítica y musical,
hasta sus agudos detallados y
precisos.
Por su gran
calidad calidad de componentes, ofrece unos medios y agudos de una
transparencia y claridad encomiables que no se encuentra en ningún altavoz
de su entorno. Y a ningún nivel de precio en columnas de marcas
populares. Tan sólo algunos fabricantes audiófilos y puristas
son capaces de
ofrecer en su catálogo alguna alternativa similar en calidad de sonido,
componentes, tecnología, diseño y construcción, pero siempre multiplicando
varias veces el precio de las Ambiente D8.
Las columnas Pulsar Audio Ambiente
D8 están pensadas fundamentalmente para salas de un tamaño superior a la
media. Tienen
un rendimiento muy satisfactorio desde
habitaciones de tamaño generoso de
40 - 50 metros cuadrados hasta
las salas mayores de 60
metros cuadrados, aunque por su
gran capacidad de admisión de
potencia se pueden usar sin
peligro en salas de tamaño aún
superior. Para salas de menos de
35 metros cuadrados sin duda alguna serían preferibles unas
Pulsar Audio Ambiente 7, puesto que
la respuesta en graves de las Ambiente D8 es realmente visceral y muy
contundente, tal y como se ha pretendido en su diseño y concepción.
La restitución de todo el espectro
de frecuencias ha sido
mejorada respecto a otros fabricantes que utilizan componentes similares a

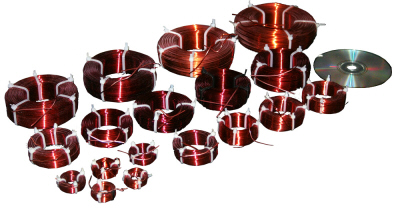

los de las Ambiente D8. El filtro divisor de frecuencias está pensado para ofrecer
la máxima suavidad y transparencia que pueden ofrecer las tres vías
auténticas de que
dispone, en contra del sonido coloreado y con carencias que se puede
escuchar en algunas cajas de la competencia.

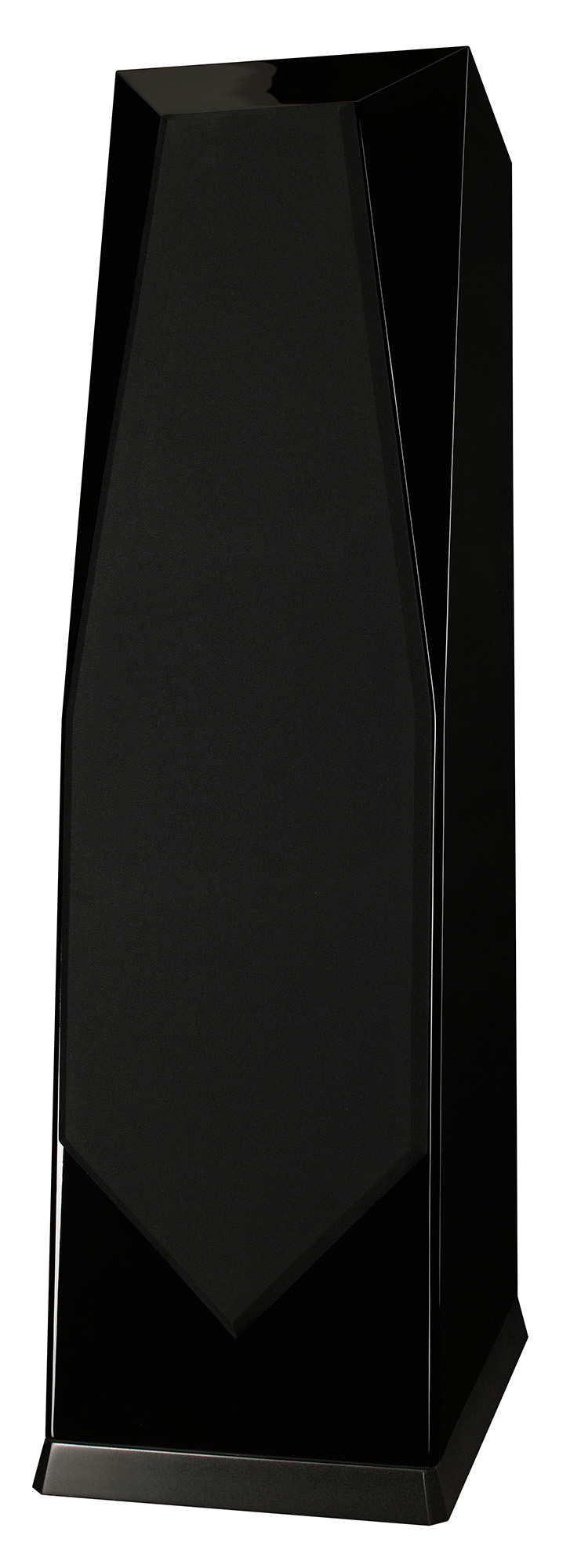

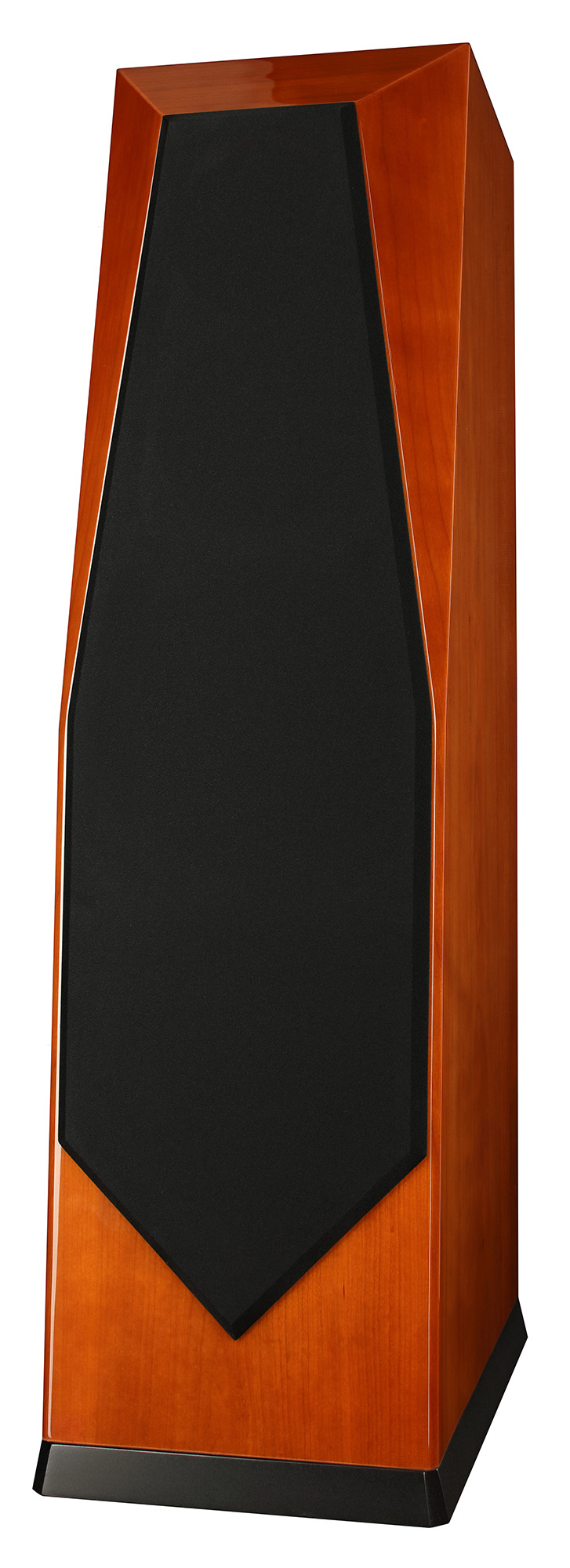

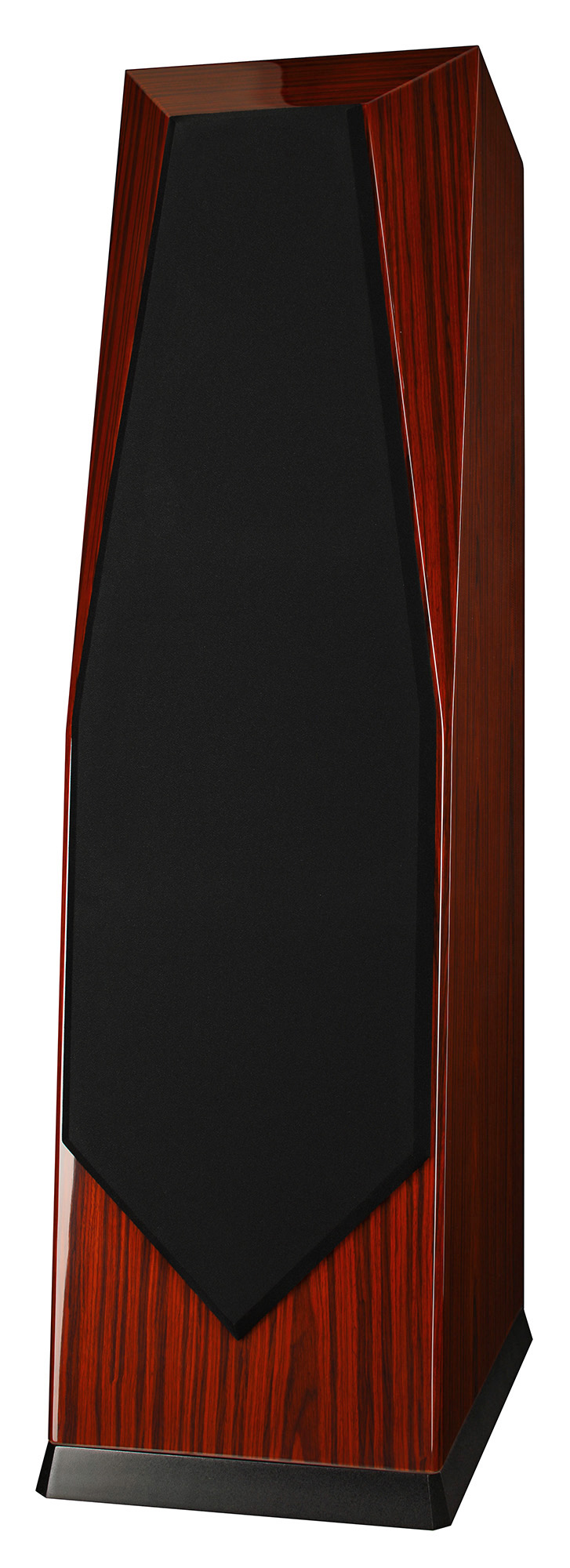

Externamente gozan de
una estética clásica y neutral, pensada para
agradar a la mayoría de los usuarios y encajar en la mayoría de entornos
y salas de escucha. Posee un
exquisito nivel de acabado, consistente en un chapado íntegro en madera natural

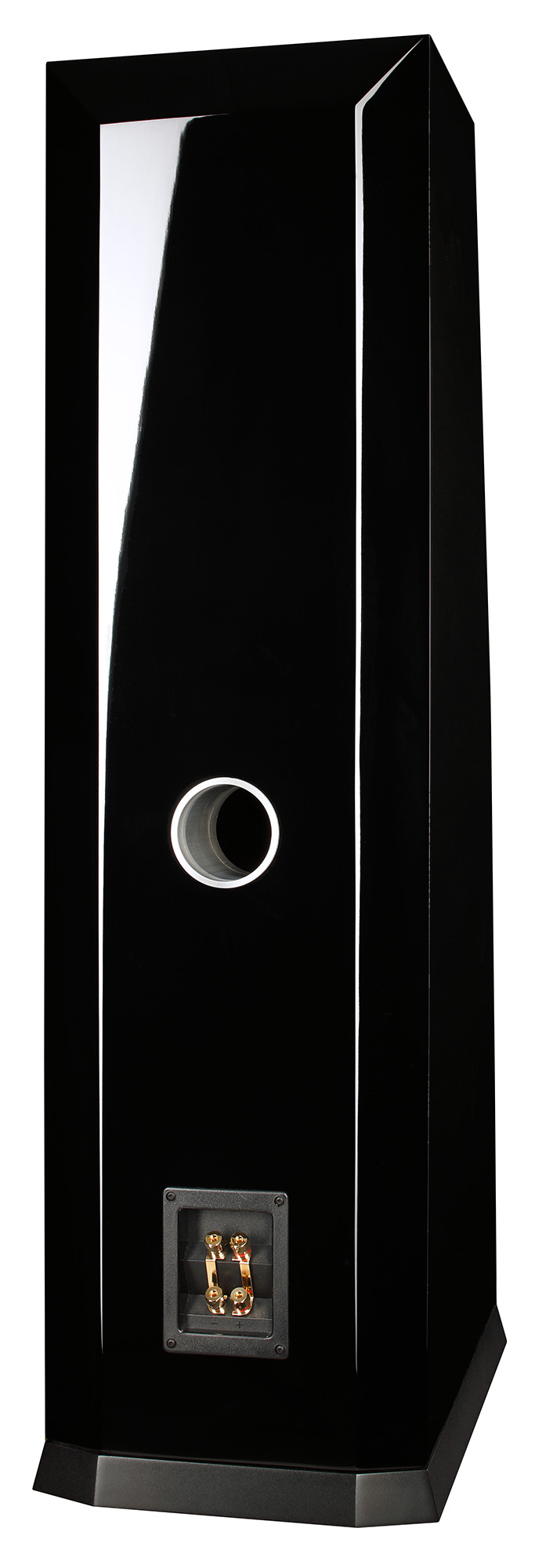

en acabado lacado alto brillo y otro en un exquisito lacado
negro piano. Como madera natural

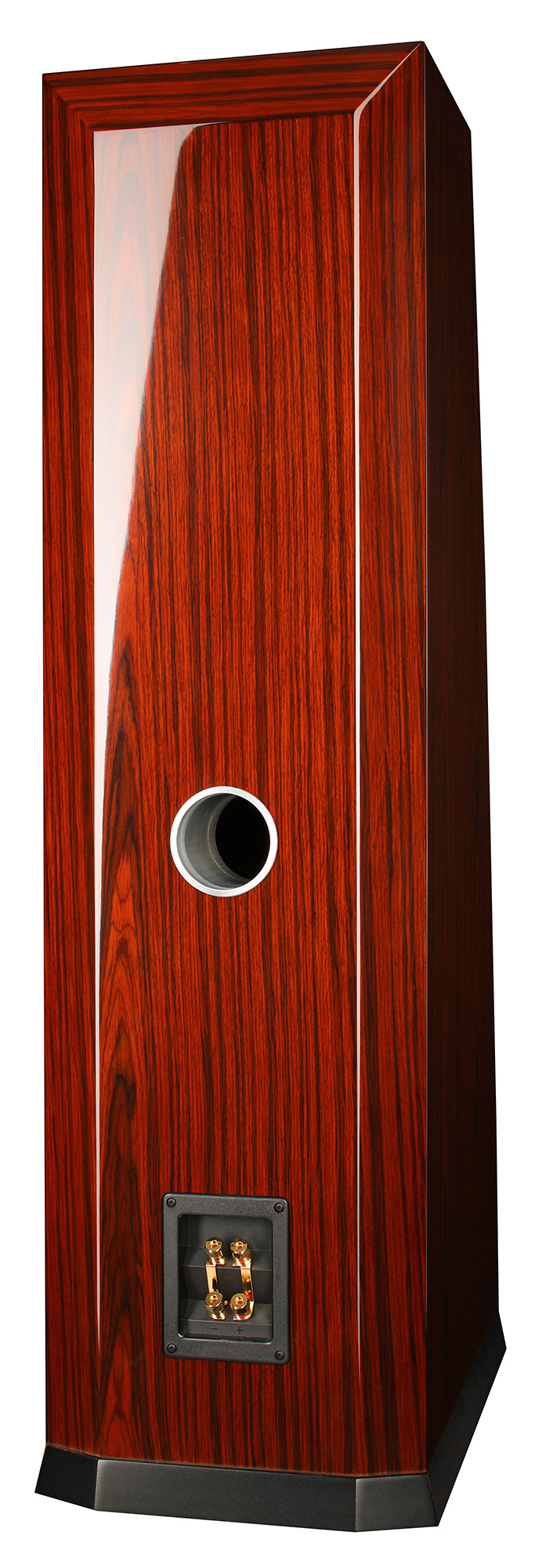

hay dos tipos a elegir: cerezo o palisandro.
En este caso, dentro de cada pareja, las vetas de la madera, en las chapas una y otra caja, guardan una absoluta simetría.
A continuación se comentan parámetros técnicos y constructivos de estas
columnas.
Tweeter -
Midrange -
Woofer -
Filtro -
Caja -
Datos técnicos
Tweeter, altavoz de agudos
Como tweeter o altavoz de agudos, es
el afamado Scan-Speak 9900 Revelator. Para ser claros, estamos
hablando de unos mejores altavoces de agudos del momento. Muy pocas cajas llevan
un altavoz de esta categoría, y las que lo llevan es a costa de un precio
estratosférico. La calidad de sonido que puede llegar a ofrecer este altavoz
es simplemente asombrosa e impecable. Sin duda alguna, estamos ante uno
de los mejores tweeters de cúpula blanda del mercado.
Sobre este tweeter, podemos
decir que consta de una cúpula blanda de seda de 1 pulgada. El imán emplea
la tecnología tradicional Symmetric
Drive (SD-2) de Scan-Speak, cuya principal virtud es que elimina prácticamente los cambios de
rotación en la fase
eléctrica.
Los tweeters normalmente emplean
un ferrofluido entre el imán y la bobina para disipar el calor de esta
última, y de paso amortiguar resonancias a sus frecuencias naturales. Sin
embargo, puede ser perjudicial para la calidad de sonido. Por ello, en este
tweeter Scan-Speak lo ha eliminado y, en su lugar, ha empleado una cápsula
de cobre, como parte de la tecnología Symmetric Drive, que actúa como
conductora del calor. De este modo, se mejora la linealidad microdinámica,
que se traduce en un sonido mucho más detallado y, además, manteniendo un
manejo óptimo de altas potencias.
Además de lo relativo al
ferrofluido, posee otro detalle original y poco habitual. La placa de
montaje frontal, mecanizada en aluminio, posee una forma ligeramente convexa
que ofrece una carga "casi-exponencial". Esto aumenta la sensibilidad y
proporciona un control de los efectos de la difracción y un control de la
directividad alterando el patrón de dispersión desde unos 2 kHz en adelante.
Este altavoz de agudos, dada su construcción interna,
tiene además otra una gran ventaja, y es que no es posible hundir la cúpula
hacia dentro, lo cual es un indicativo de su gran fiabilidad a largo plazo,
y posibles pequeños despistes involuntarios (por ejemplo, durante el
transporte de las cajas).
Exactamente este mismo tweeter lo podemos encontrar en cajas
de referencia de 3 vías realizadas por diversos fabricantes, cuyos precios oscilan entre 15.000 y 42.000 € la pareja.
Midrange (Squawker), altavoz de medios
Otro transductor de esta caja, también muy destacado, es el woofer o altavoz de graves, de 5 pulgadas, de origen Scan-Speak serie
Revelator. En otras palabras, nos
encontramos ante uno de los mejores altavoces de 5 pulgadas disponibles
actualmente,
en lo que a calidad sónica se refiere.
Es una versión especial y diferente del
transductor de medios/graves empleado en los monitores
Pulsar Audio
Ambiente Monitor M y
Pulsar Audio
Ambiente Monitor "Revelator". Posee una suspensión más
rígida que, a parte de ofrecer un sustancial aumento de sensibilidad
en 3 dB, permite optimizar aún más este transductor como altavoz de
medios, ofreciendo así
una sutileza y musicalidad realmente sorprendentes ligeramente
mejores todavía que en los monitores de 2 vías.
Este mismo altavoz, en alguna de sus versiones, lo podemos encontrar en cajas de otros fabricantes que
oscilan
desde 3.500 € a 8.000 € la pareja en 2 vías, y entre 6.500 € y
extremos de 45.000 y 90.000 € la pareja en 3 vías.
Como características técnicas del woofer,
podemos mencionar que posee un motor magnético extremadamente potente que
permite un desplazamiento de la membrana de unos 22 milímetros. Esto hace
que el woofer sea capaz de mover de 5 a 6 veces más aire que un altavoz
convencional del mismo tamaño. La membrana del cono tiene 10 surcos que
hacen la vez de "trampas" para vibraciones indeseadas. Esta membrana está
echa de 5 tipos diferentes de fibras de pulpa de madera.
 Posee
asimismo una cobertura perimetral de goma para el imán. Ésta no
solamente tiene fines estéticos, sino tiene un diseño aerodinámico
que actúa como difusor para la onda trasera generada por el cono.
Este midwoofer es capaz de reducir
la distorsión
de intermodulación (efecto producido al reproducir un mismo altavoz 2 frecuencias
diferentes) hasta 10 veces comparado con un altavoz tradicional y puede
manejar una carga dos veces mayor. El objetivo ha sido usar un transductor que, a
partir de un recinto compacto, dé una mayor dinámica, menos distorsión, alta
admisión de potencia y un grave más profundo que cualquier otro de tamaño
similar.
 El diámetro del imán es de 110 mm.
Posee tres anillos de cobre que mantienen la inductancia de
la bobina homogénea, no importa si ésta se mueve hacia dentro o hacia
fuera. La ventilación es a través del centro del imán, atravesando la pieza
superior.
Todo esto repercute en el sonido de la siguiente manera: el imán
es el "motor" del altavoz, y su fuerza determina la habilidad de controlar
los movimientos de la membrana. Su tamaño también sirve de un eficiente
ventilador. Los anillos de cobre (Symmetric Drive) dan al altavoz menos
distorsión dinámica y la ventilación de la pieza polar previene que el aire
proveniente de el tapete del centro de la membrana se comprima.
 El centrador mantiene la bobina en su
posición dentro del hueco del imán. Concretamente la del diseño de este
woofer no se estira, de forma que pueda ralentizar
el movimiento de la membrana a subir el volumen del amplificador.
Esto hace que el
carácter del sonido se mantiene homogéneo aunque haya altos volúmenes y
rápidas y largas elongaciones del cono, por lo que esto
hace que ofrezca un sonido más dinámico.
 La membrana del cono está echa de 5 tipos de fibra de
madera, con un total de 12 surcos rellenos con dos tipos
diferentes de pegamento amortiguador de vibraciones. La tapa, la parte
central, tiene dos surcos rellenos, además, de un tercer tipo de pegamento
amortiguador. De esta forma, la membrana es muy fuerte y rígida.
Este tipo de
membrana es bastante nueva. Su combinación de materiales que le proporciona fortaleza y ligereza, hacen el sonido más preciso. Los huecos especiales en la
membrana trabajan como "trampas de resonancia", donde las vibraciones
indeseadas pueden ser neutralizadas. Los materiales para confeccionarla han sido seleccionados basados en una
escucha exhaustiva y pruebas de medición.
 La altura de la bobina es de 18 mm, y su
diámetro 38 mm. Hace que la membrana sea capaz de moverse hasta 22 mm. La
bobina está arrollada en un núcleo de aluminio. Tal rango de movimientos de
la membrana, 22 mm, no ha sido visto antes en un woofer de pequeño tamaño.
El núcleo de aluminio sirve de un eficiente refrigerante de la
bobina, pero también trabaja autocentrando la bobina cuando se desplaza a través
del imán a altos volúmenes. Ambas dan una admisión de potencia más alto de
lo común.
 La suspensión es mayor que otra convencional,
y está construida con un material de pocas pérdidas. Esta suspensión
inusualmente grande permite al woofer efectuar unos grandes movimientos de
membrana. Está hecha de un material que no "absorbe", y hace que no estropee
los pequeños detalles a la hora de la reproducción del sonido.
 El chasis (de fundición, como no
podría ser de otro modo) está hecho de aluminio fundido, el
cual es un material poco magnético. La forma es aerodinámica, y el diseño está orientado a
los cinco puntos de fijación de los tornillos. Este chasis mantiene unidas con
firmeza todas las partes del woofer.
El material, al no ser magnético, hace
que las fuerzas del imán no se desplacen a lugares incorrectos. Y la forma
aerodinámica permite al aire fluir libremente por la parte interior sin
ninguna compresión.
Woofer, altavoz
de graves
Las bajas frecuencias están destinadas a 2 transductores de 8 pulgadas
de origen Scan-Speak. Estos woofers de 8 pulgadas son el actual buque insignia de la
marca danesa. Los dos
transductores están conectados en paralelo y comparten el mismo recinto. La
superficie radiante se duplica, y de ese modo los dos drivers equivalen a
uno sólo de mayor tamaño, pero con una mejoría en cuestiones de rapidez y
capacidad de reacción, dando así un grave más equilibrado y controlado.
También, los dos
woofers compartiendo recinto conlleva diversas ventajas técnicas. Dos
drivers emitiendo con el mismo ancho de banda, conlleva a un aumento de la
sensibilidad en ese rango, debido a la suma de la emisión de ambos
altavoces. Al compartir el mismo volumen interno, aproximadamente se reduce
a la mitad la excursión máxima en el desplazamiento de los conos, lo cual
ofrece una admisión de potencia cuatro veces mayor (x2 por la propia
existencia de doble woofer y nuevamente x2 por disminución a la mitad del
límite de excursión). También disminuye el
valor máximo de los picos de resonancia en la curva de impedancia, la fase
eléctrica rota más lentamente, y disminuye el retardo de grupo en el rango
de frecuencias audible. Todos
estos parámetros comentados, se traducen en un grave bastante más rápido e
impactante.
El altavoz tiene el sistema en imanes SD-1 patentado por Scan-Speak,
el cual evita casi todas las variaciones de impedancia durante el transcurso
del movimiento del altavoz, y elimina parte del efecto inductivo de la
bobina. El motor magnético es de grandes dimensiones. Esto reduce la
distorsión armónica y reduce los picos de distorsión que se producen
normalmente cuando el altavoz llega a su límite de extrusión o recorrido.
El cono está compuesto de un prensado de varias capas de papel. Es de una
alta rigidez, y combina la suavidad del sonido en los fabricados en papel y
la definición de los fabricados en fibra de carbono.
El sistema de suspensión de goma alrededor del altavoz
está diseñada para eliminar posibles pérdidas y da al altavoz un recorrido
muy largo en sus posibles movimientos, dándole así una capacidad mayor de
dinámica y admisión de potencia, y un mejor detalle en la reproducción de
los sonidos. El ajuste de presión a ambos lados de la membrana se realiza a
través de un orificio en la cubierta superior del motor que, a
modo de conducto de ventilación para evitar la compresión térmica, deja circular el aire por dentro del imán y la bobina.
El rango de frecuencias prácticamente no se modifica incluso a niveles de
presión sonora muy altos.
La altura de
la bobina es de 24 mm, y su
diámetro 50 mm. Hace que la
membrana sea capaz de moverse
hasta 28 mm. La
combinación de esta capacidad de
desplazamiento tan alta junto
con el poderoso motor magnético,
hace a estos formidables woofers
ofrecer una experiencia sonora
inolvidable de dinámica,
profundidad e impacto. Y lo más
complicado, manteniendo a su vez
textura y sutileza.
Estos
woofers lo podemos encontrar en algunas cajas de muy alta categoría
existentes en el mercado, que
pueden llegar a costar entre
65.000 € y 90.000 € la pareja.
Dicho sea de paso, estas cajas
disponen casualmente de los
mismos midwoofer de la
Ambiente D8 y un tweeter
Scan Speak de similar
categoría, pero todo ello por un
coste muy superior.
Filtro divisor de frecuencias
Condensadores
 El
filtro divisor de frecuencias usa condensadores MKP de alto voltaje,
cuyo material dieléctrico interior es polipropileno. Este
material se caracteriza por permitir una descarga más rápida de la carga
almacenada en el dieléctrico. Asimismo, la geometría de estos
condensadores es óptima, de tal forma que, gracias a su gran tamaño y su
capacidad de admisión de alto voltaje, ofrecen un resultado óptimo tanto
en términos de calidad de sonido como en la correcta disipación del
calor. Estos condensadores de extrema calidad solamente los podemos
encontrar en los modelos tope de gama o series "referencia" de cajas de
otras marcas.
Comparativa de
condensadores de valores altos
(usados en el filtro paso bajo del woofer y corte inferior
del pasabanda del midrange en un 3 vías)
Nota: ambos poseen la misma
capacidad en uF y las fotos están en la misma escala |
 |
|
 |
Condensador electrolítico bipolar
de valor alto (típico
en el 95% de cajas Hi-Fi y High-End de 3 o más vías de menos de
50.000-60.000 €)
Voltaje máximo VDC:
40-63V
(en el mejor de los casos)
Precio:
hasta 2,90 € / unidad
(los de
mejor calidad de este tipo)
Velocidad carga/descarga
lenta (característica poco apropiada para un altavoz)Tolerancia mejorable
Posibilidad de pérdida de
electrolito, haciendo variar su valor hasta un 50% en un período de 10
años, degradándose por tanto el sonido ofrecido por el altavoz
No tiene ninguna virtud especial para su uso en cajas acústicas,
salvo que es económico. Cualquiera de los fabricantes de altavoces Hi-Fi y High-End que lo utilizan, es para ahorrar costes de fabricación, aprovechándose del desconocimiento del cliente,
para así destinarlos a otros fines como la
publicidad. |
|
Condensador
de polipropileno y alto voltaje de valor alto
(como los presentes en las M
22)
Voltaje máximo VDC: 400V
Precio: 87 € / unidad
Velocidad carga/descarga
rápida. Ideales para su uso en altavoces.
Tolerancia excelente
Valor constante a lo largo de los años, manteniendo intactas las características del filtro divisor de frecuencias e inalterado el sonido del altavoz
Debido a sus
excelentes características, es lógico que tenga un coste muy alto, por lo que sólo es empleado por fabricantes de altavoces Hi-Fi y High-End
que busquen un producto verdaderamente serio y fiable.
En otras palabras, destinan un mayor gasto a costes
reales de fabricación y no sólo a la publicidad,
ofreciendo un producto de mayor calidad al cliente
final. |
|
|
Es muy importante destacar que, tanto en la sección
superior del filtro pasa-banda del
altavoz de medios, como en el filtro paso-bajo del altavoz de graves,
también usamos condensadores de polipropileno, en este caso grandes valores.
En cualquier otra caja de este precio, como condensadores de valores altos
solemos encontrar electrolíticos bipolares e incluso polarizados. Esto es
debido a que los condensadores de polipropileno de gran valor, como los que
emplean las Ambiente D8 en estas secciones del filtro, son
muy
caros, entre 30 y 40 veces el coste del electrolítico bipolar
correspondiente al mismo valor. Este es un detalle muy a tener en cuenta, ya
que solamente se ve en cajas de otras marcas muy fuera de parámetros, si
hablamos de 3 vías, de
coste superior a 50.000 ó 60.000 €. En otras palabras, el 95%
de cajas acústicas de 3 vías de un coste inferior a ese precio, tienen
condensadores, de valores altos y en estas secciones del filtro, de menor
calidad que los usados por la Ambiente D8.
|
Además, en las Ambiente D8, empleamos un nivel de
condensadores que podría calificarse de "exóticos" en el
filtro paso alto del tweeter (lugar donde tienen valores más bien
pequeños y, por tanto, es posible poner este tipo de calidad
superior). En esta sección del filtro se pueden ver nada menos que
los Mundorf Supreme. Sus propiedades se traducen en una
mejora de calidad que resulta claramente audible y que justifica su
sobreprecio. Este tipo de condensadores, también con polipropileno
como material dieléctrico, tienen algunas características como:
-
Tecnología de bobinado especial no inductiva. Son, de hecho, dos condensadores
conectados en serie bobinados de manera entrelazada, de este modo sus
inductancias se cancelan una con la otra. Esto es lo que explica que su tamaño y
la cantidad de material necesaria sea hasta 4 veces mayor que el de un
condensador de polipropileno del mismo valor.
-
La película de polipropileno de los Mundorf Supreme tiene unas
características de bajas pérdidas excepcionales. El encapsulado es de una
combinación de plástico duro y aluminio, de tal modo que se elimina cualquier
efecto de realimentación.
-
El soporte de voltaje es de hasta 1200 y 800 VDC, es decir, entre 2 y
3 veces
más que los condensadores de polipropileno estándar del mismo valor en µF.
-
El coste es alrededor de 6 veces superior al de un condensador de
polipropileno estándar.
|
El paquete del condensadores Mundorf Supreme empleado en las
Ambiente D8, con un coste 6
veces superior a condensadores de polipropileno estándar de alta
calidad |
Resistencias
 Como
resistencias, utilizamos cementadas de baja tolerancia, por lo que
conseguimos unos errores realmente mínimos en sus valores. Asimismo, las
resistencias que empleamos soportan una alta potencia, que se traduce
por una disipación óptima del calor, y de esta forma se evitan posibles
variaciones de la respuesta de frecuencia, sensibilidad y otros parámetros
de los altavoces. Estas teóricas alteraciones en el valor de las
resistencias, serían ocasionadas por el sobrecalentamiento de las mismas si
tuvieran una admisión de potencia insuficiente.
 En
las ocasiones en las que se requiere aún más soporte de potencia, bien por
el valor de la resistencia o su posición en el filtro, empleamos
resistencias bobinadas provistas de disipador. Esto permite que el
filtro sea muy estable y sin ningún tipo de fallos a lo largo de los años.
|
Pulsar en la foto para
ampliar
