T 18

Las T 18 son un modelo de dos vías tipo columna, pensada para aquellos usuarios que buscan un equilibrio entre el espacio, coste y la máxima calidad de sonido de unas cajas acústicas. Han sido diseñadas para obtener un sonido sencillamente espectacular para su tamaño. Usando una técnica en la construcción de la caja para bajar aún más la respuesta de frecuencia de las especificaciones del fabricante, es realmente difícil encontrar una caja de su tamaño y precio que pueda equivaler a las T 18 en cuanto a extensión y profundidad en graves.

El diseño externo consiste en un forrado de tela por las caras laterales y frontal, y dos planchas chapadas en madera de etimoe para terminar las partes superior e inferior. Representan, en definitiva, una opción de acabado más sencillo respecto a nuestro exquisito modelo M 18.

Gracias a su peculiar construcción interna, es posible usarlas en grandes salas de escucha donde otras cajas similares no podrían ofrecer una extensión de graves tan amplia. En habitaciones de 30 ó 35 metros cuadrados, e incluso tamaños superiores, se puede seguir sintiendo su excelente profundidad en las bajas frecuencias.

La restitución del resto del espectro ha sido mejorada respecto a otros fabricantes que utilizan componentes similares a los de las T 18. El filtro divisor de frecuencias está pensado para ofrecer la máxima suavidad y transparencia que pueden ofrecer las dos vías de que dispone, en contra del sonido coloreado y con carencias que se puede escuchar en otras cajas de la competencia.

Cajas con componentes y calidad de sonido similares a esta caja, sólo se puede encontrar en modelos de otras marcas con un precio al menos 3 veces superior. A continuación comentamos parámetros técnicos y constructivos de las T 18.

Tweeter Midwoofer - Filtro - Caja - Datos técnicos

Tweeter, altavoz de agudos

Como tweeter o altavoz de agudos, usamos un modelo alto de la gama de Scan-Speak. Un altavoz de agudos de muy alto nivel, que tan sólo se puede encontrar en cajas de precio muy superior al de las T 18.

El altavoz posee una cúpula blanda de seda de 1 pulgada, que ofrece un sonido suave, detallado y muy transparente. Para conseguir unos agudos más detallados la cúpula está recubierta varias veces de un material especial aplicado a mano, para obtener una combinación única de linealidad dinámica y suavizado de las posibles resonancias. También posee en la cámara de resonancia una pieza de especial geometría que reduce la resistencia al aire y una característica anti-resonante que evita las turbulencias en el interior. Finalmente tiene un ferrofluido destinado a disipar calor de la bobina, lo cual permite un comportamiento mecánico lineal e idóneo, que se traduce en una micro-dinámica mejorada.

Este altavoz de agudos, dada su construcción interna, tiene una gran ventaja, y es que no es posible hundir la cúpula hacia dentro, lo cual es un indicativo de su gran fiabilidad a largo plazo, y posibles pequeños despistes involuntarios (por ejemplo, durante el transporte de las cajas).

Para encontrar este mismo tweeter en cajas de otros fabricantes, tendríamos que empezar a buscar en columnas de 2 vías desde 4.000€ y 5.000€ la pareja hasta cajas de 3 vías de precios superiores a 20.000 € la pareja.

Midwoofer, altavoz de medios y graves

El espectro de frecuencias medias y graves está destinado al altavoz de más alta gama de 6'5 pulgadas del catálogo del fabricante Vifa. La extensión en graves, la pegada y control, y el manejo de frecuencias subsónicas de este altavoz es simplemente apabullante. Pocas cajas del mercado con un transductor de este diámetro, a cualquier precio, tienen unos graves comparables. Además, exhibe una gran transparencia muy agradable en frecuencias medias, capaz de restituir voces e instrumentos con una gran naturalidad.

Este altavoz tiene un chasis de fundición compuesto íntegramente por magnesio, con un diseño para eliminar reflexiones dentro de la caja. El motor, es decir, conjunto imán-bobina, está optimizado para disminuir la distorsión. El imán es sobredimensionado y de alrededor de 700 gramos de peso, un valor espectacularmente alto para su tamaño y categoría. La suspensión es de alta linealidad y bajas pérdidas, que permite largos desplazamientos del cono. Este altavoz está optimizado para diseños bass-reflex, que es el principio en el que se basa el recinto donde montamos este altavoz.

Gracias a la especial construcción de la caja y su estudiado diseño, hemos conseguido bajar la extensión de graves por debajo de las especificaciones dadas por el fabricante sin perder en ningún momento control y pegada. A la hora de escuchar las T 18, algo que sorprende es la gran cantidad de sonido de muy baja frecuencia capaz de generar una caja acústica con un altavoz de este tamaño.

Este midwoofer es el mismo que podemos encontrar en cajas de 2 vías con precios que oscilan entre 4.000 y 5.000€ la pareja, y de 3 vías (en este caso, usado sólo para graves como woofer) entre 12.000 y 14.500 € la pareja.

Filtro divisor de frecuencias.



Condensadores

El filtro divisor de frecuencias usa condensadores MKP de alto voltaje, cuyo material dieléctrico interior es polipropileno. Este material se caracteriza por permitir una descarga más rápida de la carga almacenada en el dieléctrico. Asimismo, la geometría de estos condensadores es óptima, de tal forma que, gracias a su gran tamaño y su capacidad de admisión de alto voltaje, ofrecen un resultado óptimo tanto en términos de calidad de sonido como en la correcta disipación del calor. Estos condensadores de extrema calidad solamente los podemos encontrar en los modelos tope de gama o series "referencia" de cajas de otras marcas.



Resistencias

Como resistencias, utilizamos cementadas de baja tolerancia, por lo que conseguimos unos errores realmente mínimos en sus valores. También soportan una alta potencia, que se traduce por una disipación óptima del calor, y de esta forma se evitan posibles variaciones de la respuesta de frecuencia, sensibilidad y otros parámetros de los altavoces.



Bobinas

Y las bobinas de cobre, son de fabricación propia, con las medidas y geometrías que justamente necesitamos, para la mejor relación entre resistencia y campo inductivo. Gracias al hecho de elaborarlas nosotros, el valor de las mismas es de una precisión absoluta. Siempre con núcleo de aire, ya que los de ferrita o de hierro, al circular una gran corriente por las bobinas, pueden saturarse al quedar magnetizados, conteniendo así una histéresis que vuelve impreciso el valor final de la inductancia. Asimismo, cuidamos la disposición espacial de las bobinas en los filtros, para que las líneas de campo magnético se corten perpendicularmente, y que así no se induzcan unas a las otras.


Una pequeña muestra de bobinas fabricadas por nosotros



Montaje y diseño

Todos los elementos de los filtros están cuidadosamente pareados para cada pareja de altavoces, con el fin de conseguir que una caja sea exactamente igual a la otra.

El montaje del filtro es totalmente de "grado audiófilo": las piezas firmemente sujetas y soldadas directamente unas con otras, con estaño de alto porcentaje de plata. Las soldaduras suspendidas en el aire, para que no toquen ninguna de las paredes evitando así posibles movimientos. Es la configuración más pura para ensamblar las piezas, la cual podemos encontrar en los modelos de alta gama de muchísimos fabricantes. Los transductores van soldados también directamente a su cable correspondiente, sin el empleo de terminales de conexión rápida tipo "faston" que a veces suelen verse en otros altavoces.

Entre las piezas soldadas no hay cables, clemas o pistas de un circuito impreso de por medio. La utilización de un circuito impreso hubiera producido una pequeña pérdida en la calidad final de sonido, ya que las pistas aportan una importante resistencia extra y no son capaces de soportar los picos de amperaje que pueden llegar a circular por el filtro divisor de frecuencias.

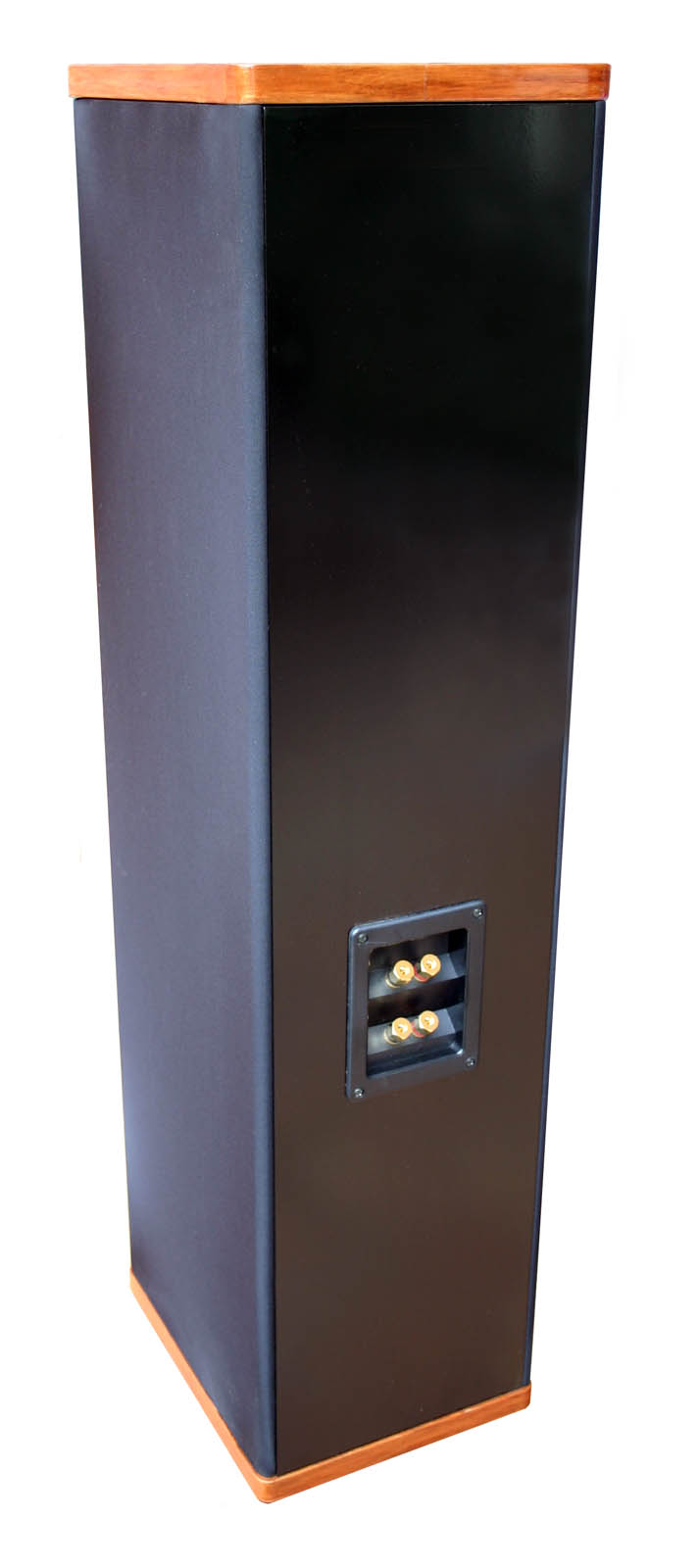

Están preparadas para la biamplificación pasiva y el bicableado, gracias a sus cuatro bornes de conexión de diseño totalmente exclusivo, chapados en oro y de cabeza hexagonal (para poder apretar firmemente con llave de tubo nº 13 o de 1/2''). Aceptan también conexión de terminales de tipo banana. Si se bicablean, no recomendamos utilizar cables de distinto tipo o longitud para graves y agudos: podría afectar al equilibrio tonal del altavoz.

...

Producto descatalogado. Información a título meramente informativo.

Modelo sustituido por

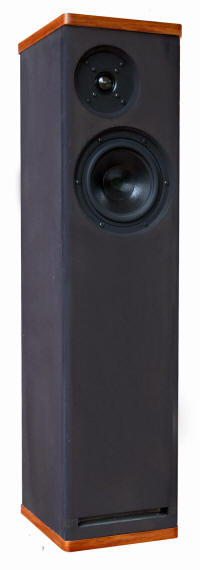

Pulsar Audio Master M18




Pulsar en la foto para ampliar


Pulsar en la foto para ampliar

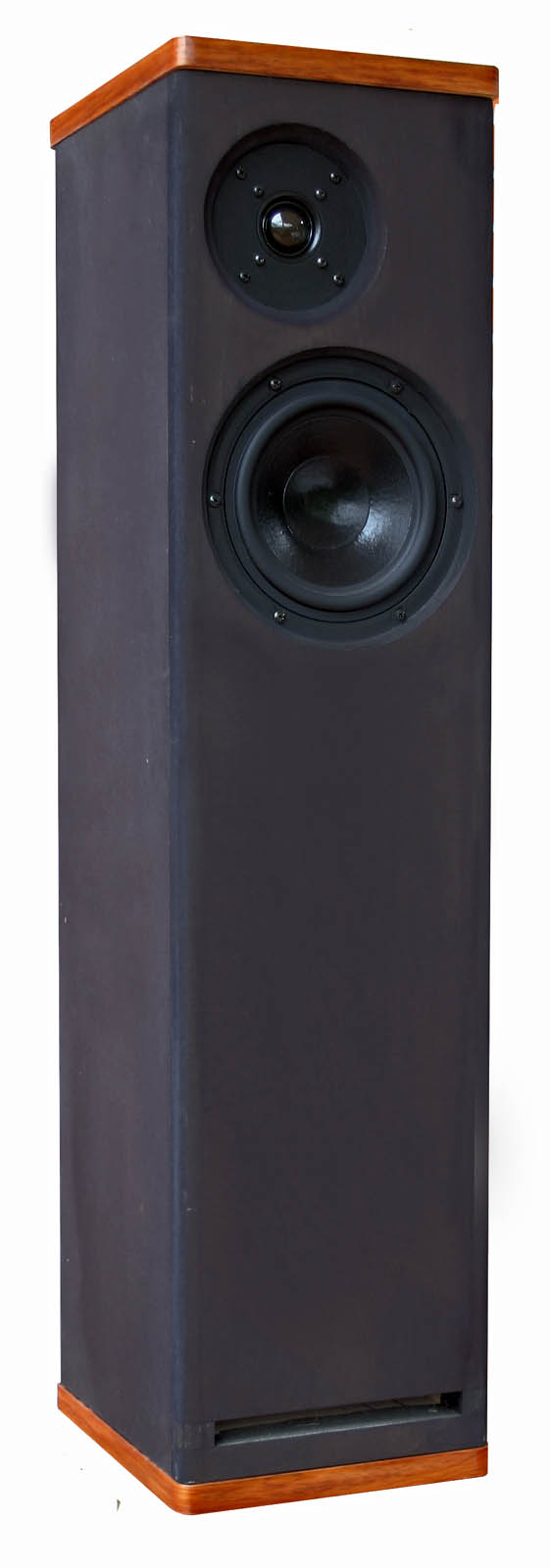

NOTA: Foto realizada sin la tela que recubre los laterales de la caja


Pulsar en la foto para ampliar


Pulsar en la foto para ampliar

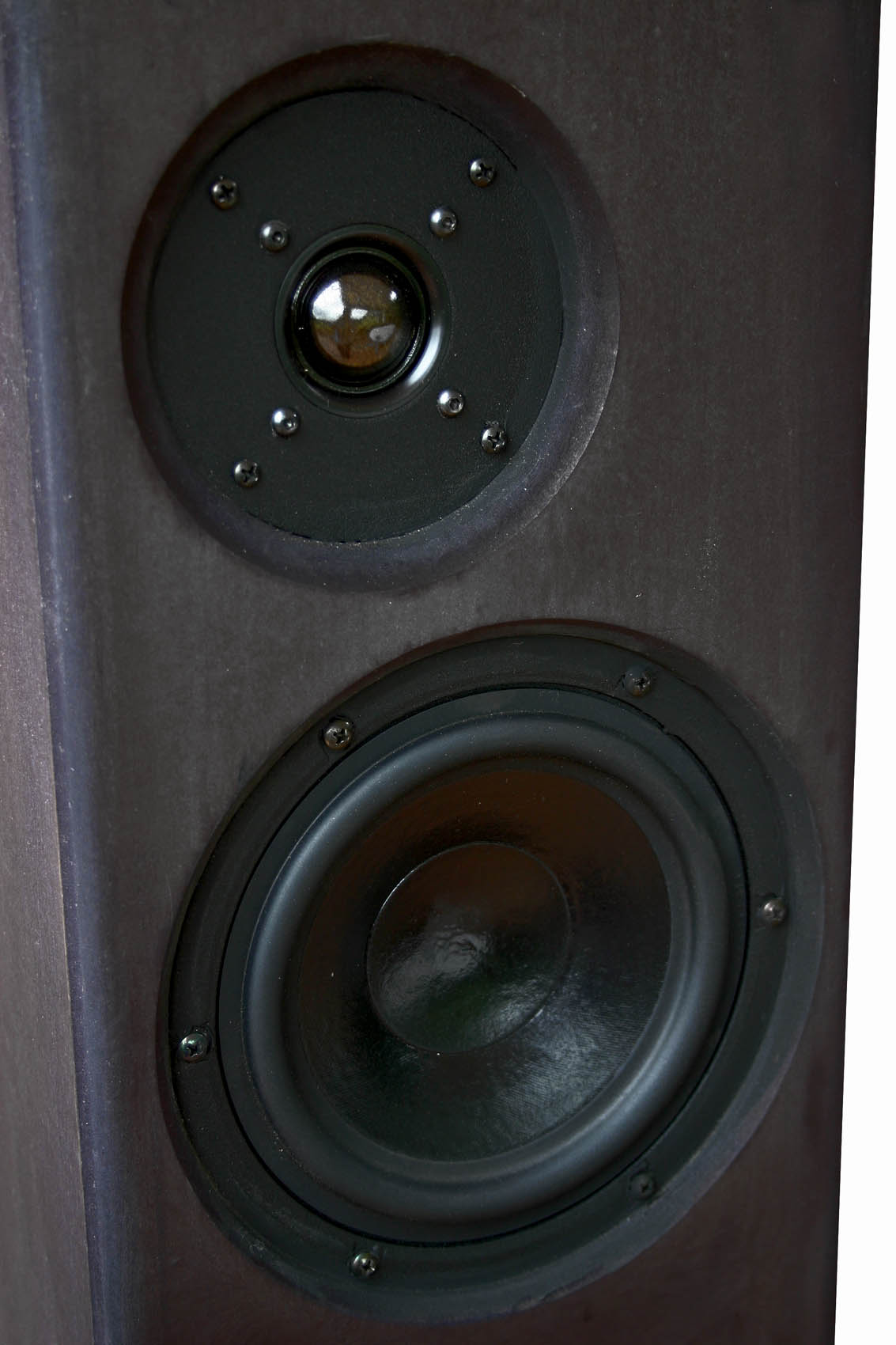

NOTA: Foto realizada sin la tela que recubre los laterales de la caja


Pulsar en la foto para ampliar


Pulsar en la foto para ampliar

Caja

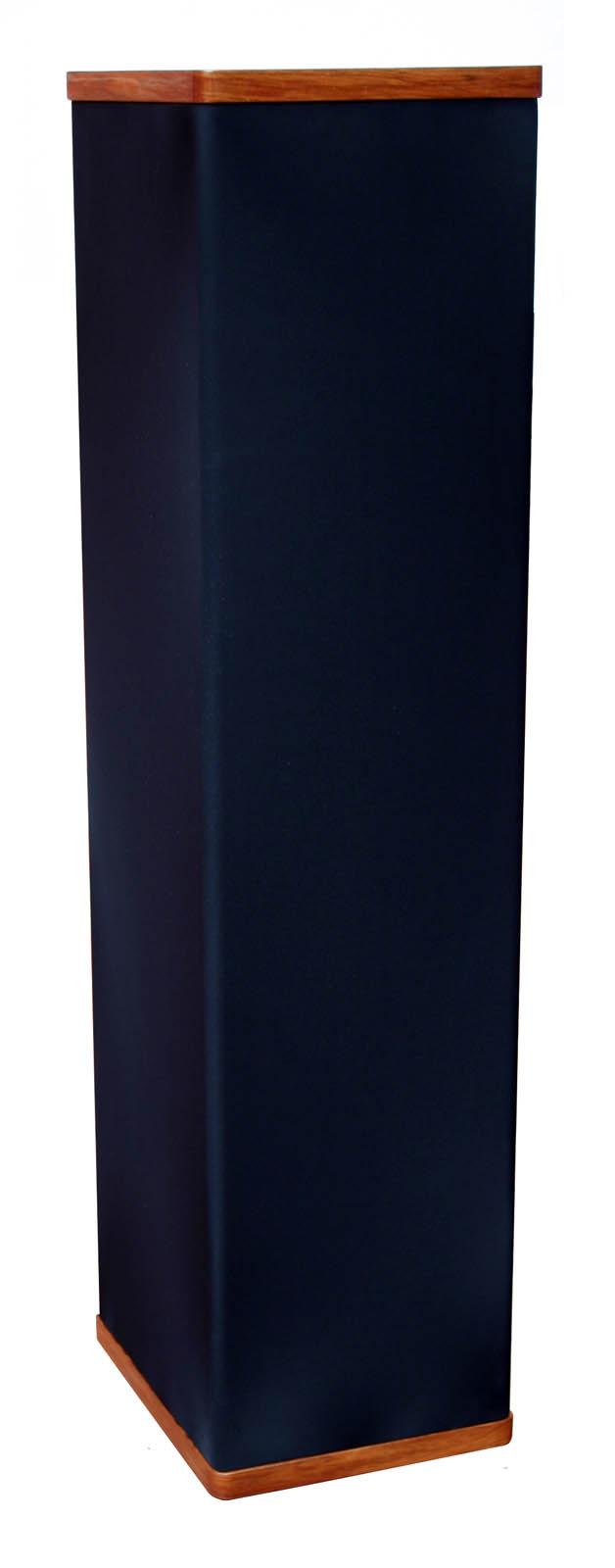

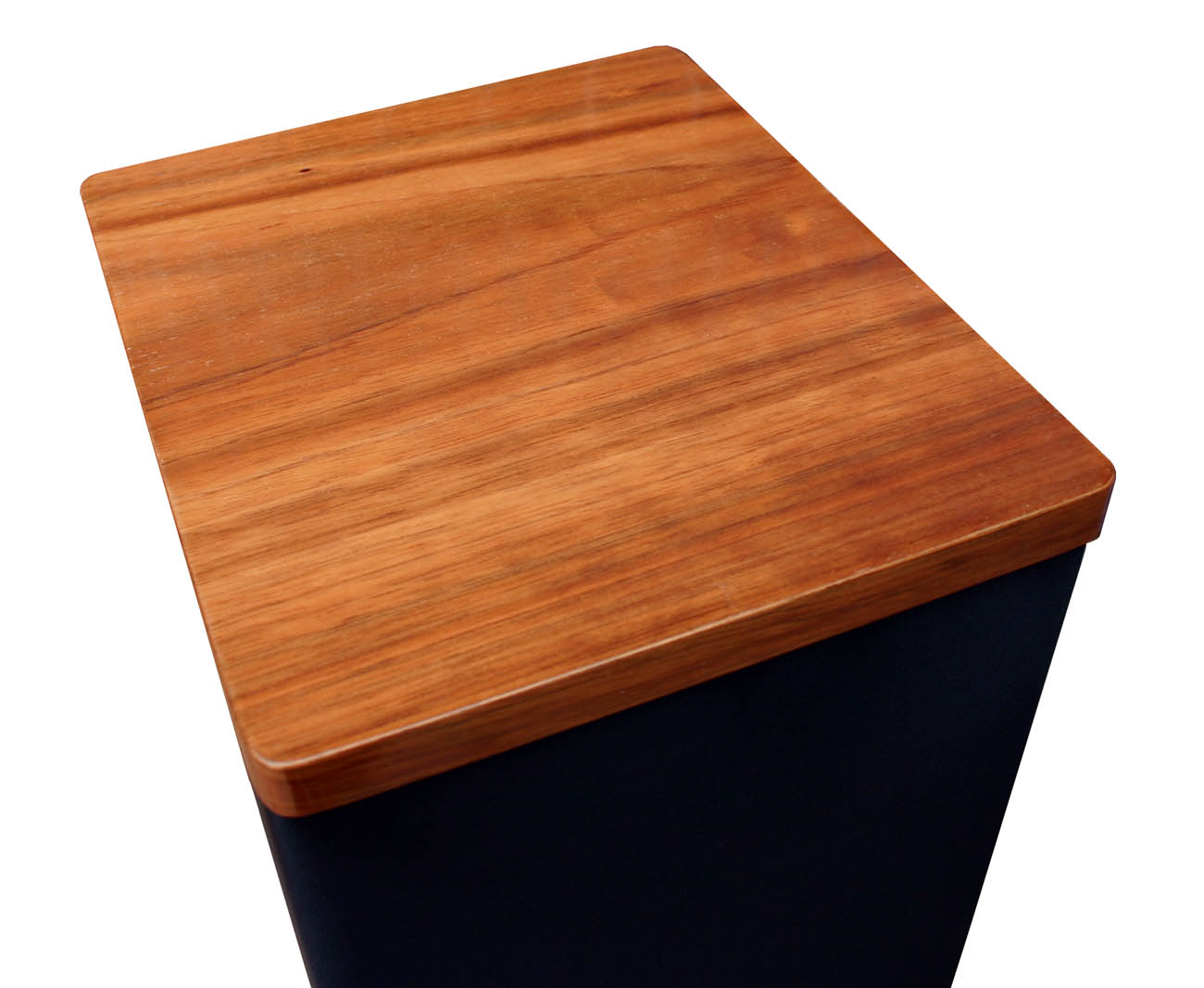

La caja posee un acabado consistente en una única tela negra de cubre sus caras frontal y laterales. La parte posterior está pintada de negro y barnizada. Y rematada en sus partes superior e inferior por unas planchas chapadas en madera de etimoe.

Los altavoces de graves  y agudos están situados unos milímetros hacia dentro en la caja frontal de la caja para evitar el contacto físico con la tela, que influiría a perjudicar a la calidad de sonido final. El tweeter o altavoz de agudos posee una característica que evita que la cúpula no se pueda hundir hacia dentro, de forma que aunque el usuario no pueda ver el componente físicamente, hay una garantía que siempre estará en su forma ideal.

El material con el que está fabricada la caja es madera MDF de alta densidad (posee un peso por metro cuadrado y una distribución de sus partículas superior a los MDF que se emplean normalmente), con grosores de 25 mm la caja y 30 mm el frontal. El recinto resultante es muy neutral y con una frecuencia de resonancia muy baja, que se refleja en la calidad de sonido final por una mínima coloración, o enfatización de frecuencias, que resultaría molesta.

La caja ha sido calculada para poder ofrecer una extensión de graves insólita para un altavoz de su tamaño. Durante la fase del diseño bass reflex, asistido por ordenador, se han tenido en cuenta parámetros como los refuerzos interiores, espacio que ocupan los conos, y la variación de volumen causada por el material antirresonante, así, como la longitud y diámetro del tubo. El tubo consiste en un túnel delantero con forma de prisma de base rectangular y maneja una gran cantidad de aire. La ventana de usar un túnel de este tipo, es que es menos propenso que los tubos convencionales a producir soplidos molestos por emisión de baja frecuencia por parte del midwoofer.

La colocación asimétrica del tweeter en el frontal de la caja tiene una gran incidencia en cuanto a disminución de efectos de difracción. Asimismo, se debe a motivos acústicos, ya que es posible conseguir de este modo una escena sonora mejor definida y ubicada, gracias a que hay una menor directividad obligada por el bafle o parte delantera de la caja.

Las paredes interiores de la caja están recubiertas de material absorbente para evitar resonancias perjudiciales en el interior.

Datos técnicos:

Impedancia nominal 8 ohmios
Amplificación recomendada 50 a 200 watios. Puede soportar sin problemas amplificadores de potencias superiores.
Respuesta de frecuencia 28 a 30.000 Hz
Sensibilidad 87.5 dB (2.83 V / 1 m)
Tweeter Origen Scan-Speak. Cúpula blanda de seda de 1 pulgada. Con tecnología Symmetric Drive, que elimina casi todos los cambios de fase eléctrica, y con cápsulas de cobre que actúan como conductores de calor. Con cámara alrededor de la suspensión que evita ruidos por aire y compresión. Diseño de placa frontal ligeramente exponencial que controla la directividad desde 2 kHz.
Midwoofer El más alto de gama en 6'5 pulgadas de Vifa, con imán de 700 gramos. Chasis de magnesio de baja reflexión, motor de baja distorsión, suspensión alta linealidad de bajas pérdidas, y diseño optimizado para cajas bass-reflex.
Filtro divisor de frecuencias Condensadores de polipropileno y alto voltaje
Resistencias cementadas de alta potencia y baja tolerancia
Bobinas de cobre de fabricación propia y altísima precisión
Tipo de caja Columna, para colocar directamente al suelo o sobre puntas de desacoplo.
Acabado Caras frontal y laterales de tela negra, cara posterior pintada de negro, y caras superior e inferior rematadas con planchas chapadas en madera natural de etimoe
Dimensiones 92 cm (alto) x 22 cm (ancho) x 26 cm (fondo)
Peso 19 Kg (cada caja)
Garantía 10 años en transductores. 20 años en mantenimiento de piezas y/o solución equivalente. De por vida en filtro divisor de frecuencias y conexiones internas
