T 16

Las T 16 son un diseño de dos vías de tipo columna. Están diseñadas para poder ofrecer un sonido espectacular para su compacto tamaño, y pensada para aquellos que buscan la máxima relación calidad/precio que se puede ofrecer en un altavoz.

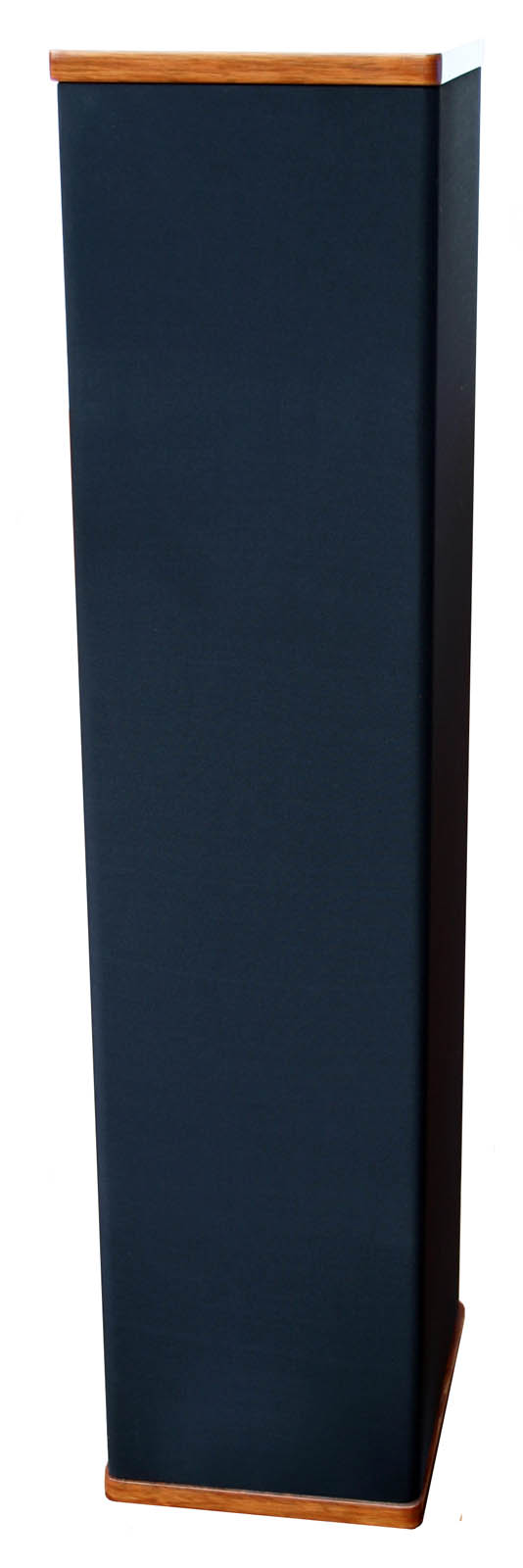

El diseño externo consiste en un forrado de tela por las caras laterales y frontal, y dos planchas chapadas en madera de etimoe para terminar las partes superior e inferior. Representan, en definitiva, una opción de acabado más sencillo respecto a nuestro exquisito modelo M 16.

Gracias a una especial construcción de la caja, se obtiene una respuesta en graves y una extensión de bajas frecuencias muy difícil de encontrar en una caja de su tamaño, gracias a ella pueden ser usadas en salas de hasta 20 y 25 metros cuadrados.

El woofer también ofrece unos medios de una transparencia y claridad encomiables. De los agudos se encarga un altavoz con un diseño revolucionario que permite extender su respuesta de frecuencias hasta los 40 kHz. El filtro divisor de frecuencias está pensado para ofrecer la máxima suavidad y transparencia que pueden ofrecer las dos vías de que dispone, a diferencia del sonido coloreado y con graves carencias que se puede escuchar en otras cajas de precio similar.

A continuación se comentan parámetros técnicos y constructivos de las T 16.

Tweeter Midwoofer - Filtro - Caja - Datos técnicos

Tweeter, altavoz de agudos

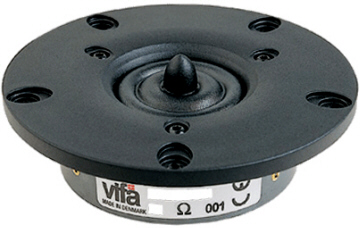

Como tweeter hemos escogido uno revolucionario y muy novedoso fabricado por Vifa, posiblemente el que mejor se ha fabricado bajo esta marca.

Su característica más importante es la sustitución de la clásica cúpula por un diseño de dos diafragmas concéntricos patentado por Vifa, con una pieza central que hace las veces de guía de ondas, también patentada. Esta pieza ayuda a producir una mejor dispersión del sonido en los ejes vertical y horizontal, por lo que se consigue una menor pérdida de sonido de alta frecuencia en el momento que nos alejemos del eje concéntrico, a diferencia de otros tweeters más convencionales. Esto además es ayudado con el diseño de la placa frontal del altavoz, diseñada expresamente para controlar de manera efectiva la directividad del sonido producido. Este altavoz es capaz de soportar mucha potencia para sus características, y tiene conectores bañados en oro. Posee por último una frecuencia de resonancia muy baja, lo que lo hace ideal para un diseño de dos vías como las T 16.

Otra de sus características más importantes es que su respuesta en frecuencias sube hasta los 40 kHz, lo que lo hace a las T 16 ideales para formatos de audio de alta definición como el SACD.

Tiene una curva de respuesta en frecuencia extremadamente suave, lo que traduce en un sonido muy lineal, con unos agudos muy transparentes, lo que da un resultado muy agradable en su escucha.

Este tweeter está de moda y lo encontramos en cajas de varios fabricantes de gran prestigio internacional, con precios que oscilan dentro de configuraciones de 2 vías entre 2.500 y 12.000€ la pareja, y de 3 vías desde 3.500 hasta casos extremos de 45.000 y 90.000€ la pareja.

Midwoofer, altavoz de medios y graves

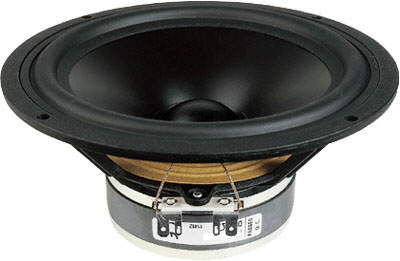

El encargado de las frecuencias medias y graves es un 6 pulgadas de origen Vifa (17 centímetros de diámetro) de alto nivel. Este midwoofer es bien conocido por ser en su categoría un transductor con unas medidas realmente espectaculares, entre las que destaca una respuesta de frecuencias muy lineal, así como una "zona de ruptura" (nombre que se le da a la zona alta de la curva) extraordinariamente suavizada y sin realce. Su sonido se caracteriza por unos medios claros y detallados, y a la vez acompañados por un toque de suavidad, que se traduce en una sensación muy emotiva para quien lo escucha.

La peculiar configuración del recinto acústico, el interior de la caja, escogido para la T 16, hace que su respuesta en grave se extienda por debajo de las especificaciones técnicas del altavoz, de tal forma que su extensión y reproducción del grave más subsónico es simplemente impresionante para un woofer su tamaño. Y a la vez, conservando una gran pegada y sonido de impacto, también derivado del equilibrio a la hora de diseñar el recinto.

El midwoofer posee un chasis de fundición realizado íntegramente en magnesio. El cono está compuesto de polipropileno relleno de mineral, con una suspensión alrededor de goma con un alto amortiguamiento. Esto hace que la respuesta de frecuencia sea muy suave, y constituye en definitiva un altavoz ideal para un diseño bass-reflex. El imán pesa 415 gramos, un valor muy alto para un altavoz de este tamaño y categoría.

Este mismo midwoofer, tal cual, es posible encontrarlo en cajas de 2 vías desde 2.500 € la pareja hasta en 3 vías de 15.000 € la pareja. Asimismo, por sus excelentes prestaciones y medidas, ha servido de "base" para dar origen a los altavoces de medios de unas conocidas cajas de 145.000€ la pareja

Filtro divisor de frecuencias.



Condensadores

El filtro divisor de frecuencias usa condensadores MKP de alto voltaje, cuyo material dieléctrico interior es polipropileno. Este material se caracteriza por permitir una descarga más rápida de la carga almacenada en el dieléctrico. Asimismo, la geometría de estos condensadores es óptima, de tal forma que, gracias a su gran tamaño y su capacidad de admisión de alto voltaje, ofrecen un resultado óptimo tanto en términos de calidad de sonido como en la correcta disipación del calor. Estos condensadores de extrema calidad solamente los podemos encontrar en los modelos tope de gama o series "referencia" de cajas de otras marcas.



Resistencias

Como resistencias, utilizamos cementadas de baja tolerancia, por lo que conseguimos unos errores realmente mínimos en sus valores. También soportan una alta potencia, que se traduce por una disipación óptima del calor, y de esta forma se evitan posibles variaciones de la respuesta de frecuencia, sensibilidad y otros parámetros de los altavoces.



Bobinas

Y las bobinas de cobre, son de fabricación propia, con las medidas y geometrías que justamente necesitamos, para la mejor relación entre resistencia y campo inductivo. Gracias al hecho de elaborarlas nosotros, el valor de las mismas es de una precisión absoluta. Siempre con núcleo de aire, ya que los de ferrita o de hierro, al circular una gran corriente por las bobinas, pueden saturarse al quedar magnetizados, conteniendo así una histéresis que vuelve impreciso el valor final de la inductancia. Asimismo, cuidamos la disposición espacial de las bobinas en los filtros, para que las líneas de campo magnético se corten perpendicularmente, y que así no se induzcan unas a las otras.


Una pequeña muestra de bobinas fabricadas por nosotros



Montaje y diseño

Todos los elementos de los filtros están cuidadosamente pareados para cada pareja de altavoces, con el fin de conseguir que una caja sea exactamente igual a la otra.

El montaje del filtro es totalmente de "grado audiófilo": las piezas firmemente sujetas y soldadas directamente unas con otras, con estaño de alto porcentaje de plata. Las soldaduras suspendidas en el aire, para que no toquen ninguna de las paredes evitando así posibles movimientos. Es la configuración más pura para ensamblar las piezas, la cual podemos encontrar en los modelos de alta gama de muchísimos fabricantes. Los transductores van soldados también directamente a su cable correspondiente, sin el empleo de terminales de conexión rápida tipo "faston" que a veces suelen verse en otros altavoces.

Entre las piezas soldadas no hay cables, clemas o pistas de un circuito impreso de por medio. La utilización de un circuito impreso hubiera producido una pequeña pérdida en la calidad final de sonido, ya que las pistas aportan una importante resistencia extra y no son capaces de soportar los picos de amperaje que pueden llegar a circular por el filtro divisor de frecuencias.

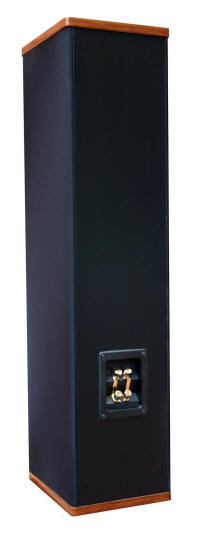

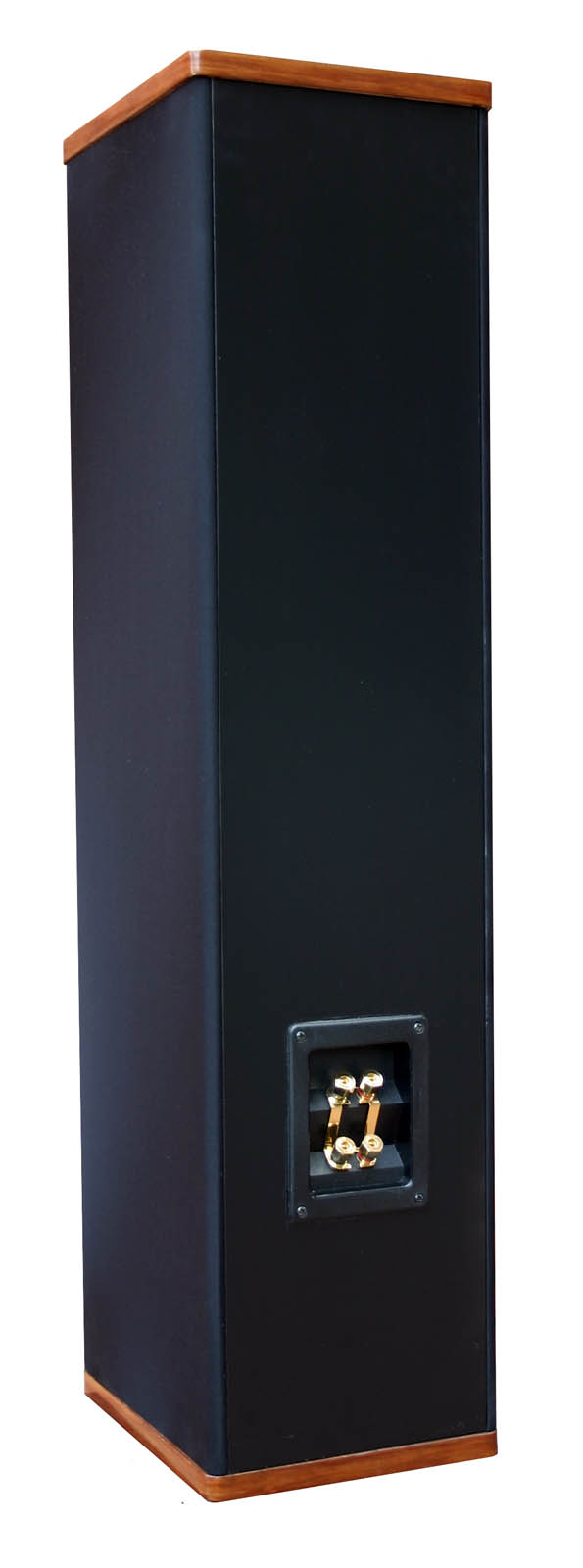

Están preparadas para la biamplificación pasiva y el bicableado, gracias a sus cuatro bornes de conexión de diseño totalmente exclusivo, chapados en oro y de cabeza hexagonal (para poder apretar firmemente con llave de tubo nº 13 o de 1/2''). Aceptan también conexión de terminales de tipo banana. Si se bicablean, no recomendamos utilizar cables de distinto tipo o longitud para graves y agudos: podría afectar al equilibrio tonal del altavoz.

...

Producto descatalogado. Información a título meramente informativo.

Modelo sustituido por
Pulsar Audio Master M16



Pulsar en la foto para ampliar

Pulsar en la foto para ampliar

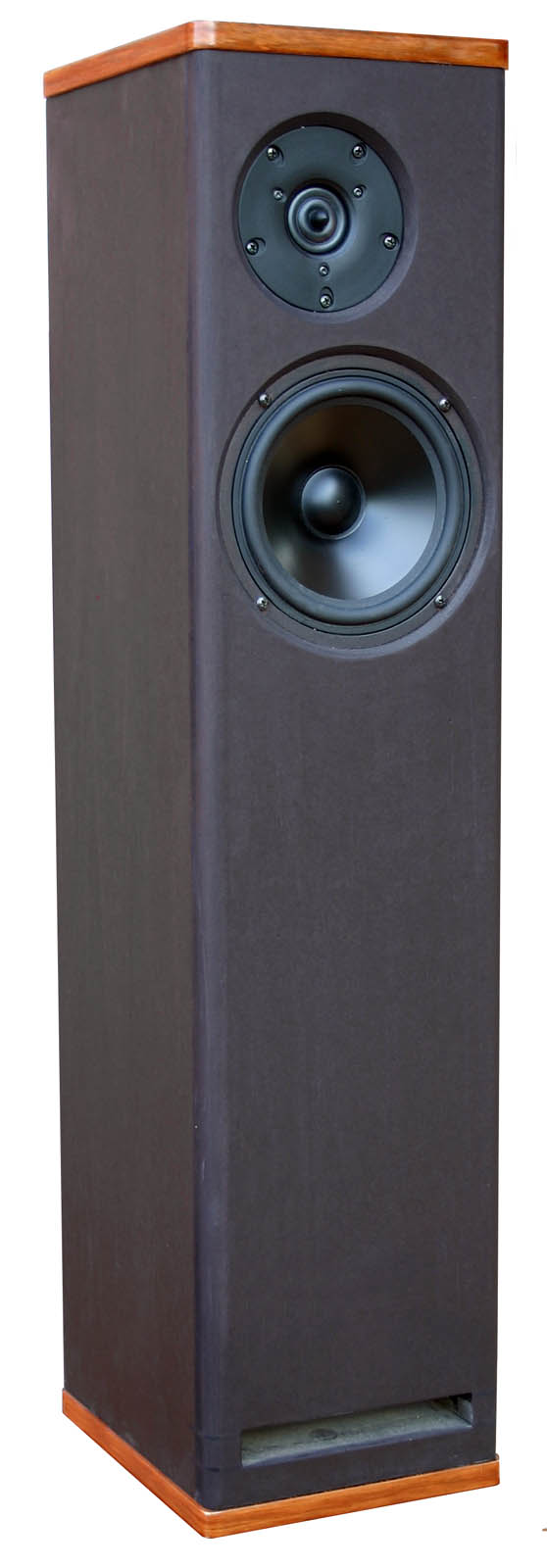

NOTA: Foto realizada sin la tela que recubre los laterales de la caja

Pulsar en la foto para ampliar

Pulsar en la foto para ampliar

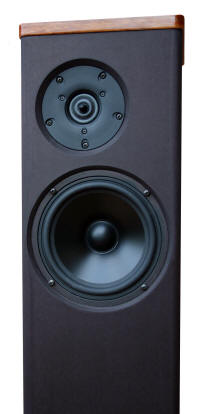

NOTA: Foto realizada sin la tela que recubre los laterales de la caja

Pulsar en la foto para ampliar


Pulsar en la foto para ampliar

Caja

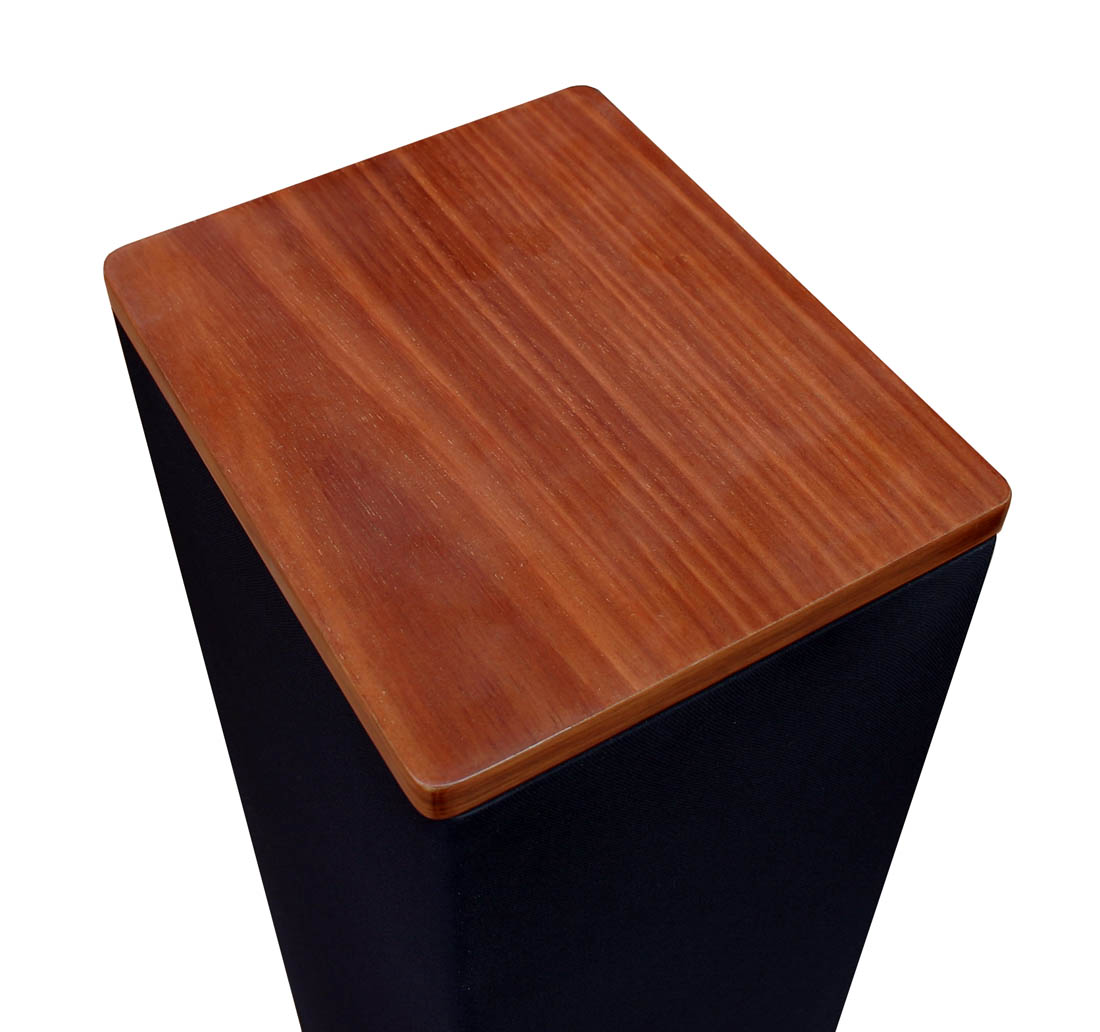

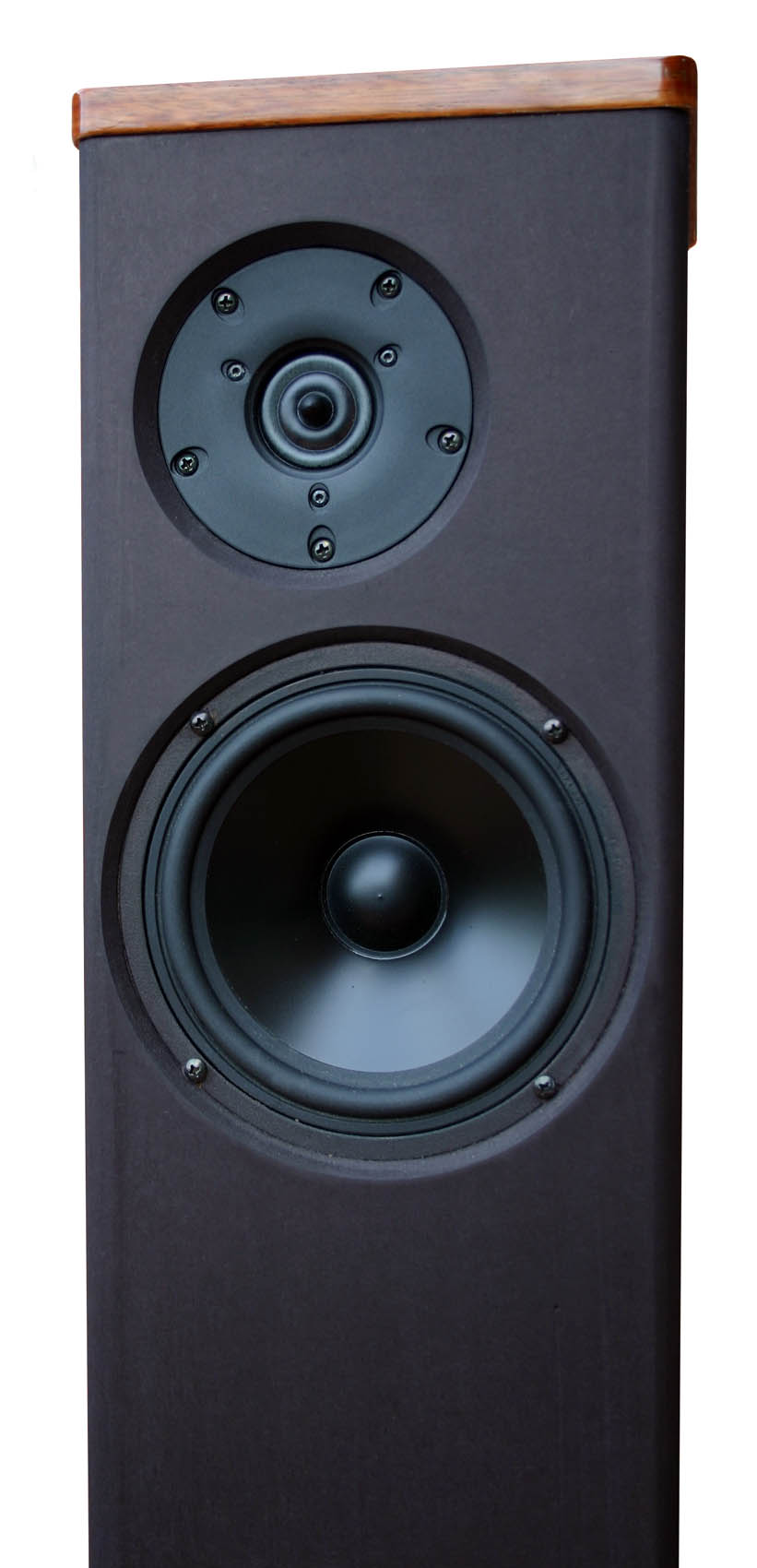

La caja posee un acabado consistente en una única tela negra de cubre sus caras frontal y laterales. La parte posterior está pintada de negro y barnizada. Y rematada en sus partes superior e inferior por unas planchas chapadas en madera de etimoe. Los altavoces de graves  y agudos están situados unos milímetros hacia dentro en la caja frontal de la caja para evitar el contacto físico con la tela, que influiría a perjudicar a la calidad de sonido final.

El material con el que está fabricada la caja es madera MDF de alta densidad (posee un peso por metro cuadrado y una distribución de sus partículas superior a los MDF que se emplean normalmente), con grosores de 22 mm la caja y 30 mm el frontal. El recinto resultante es muy neutral y con una frecuencia de resonancia muy baja, que se refleja en la calidad de sonido final por una mínima coloración, o enfatización de frecuencias, que resultaría molesta.

La caja ha sido calculada para poder ofrecer una extensión de graves insólita para un altavoz de su tamaño. Durante la fase del diseño bass reflex, asistido por ordenador, se han tenido en cuenta parámetros como los refuerzos interiores, espacio ocupado por los conos, y la variación de volumen causada por el material antirresonante, así, como la longitud y diámetro del tubo. El tubo consiste en un túnel delantero con forma de prisma de base rectangular y maneja una gran cantidad de aire. La ventana de usar un túnel de este tipo, es que es menos propenso que los tubos convencionales a producir soplidos molestos por emisión de baja frecuencia por parte del midwoofer.

La colocación asimétrica del tweeter en el frontal de la caja tiene una gran incidencia en cuanto a disminución de efectos de difracción. Asimismo, se debe a motivos acústicos, ya que es posible conseguir de este modo una escena sonora mejor definida y ubicada, gracias a que hay una menor directividad obligada por el bafle o parte delantera de la caja.

Las paredes interiores de la caja están recubiertas de material absorbente para evitar resonancias perjudiciales en el interior.

Datos técnicos:

Impedancia nominal 8 ohmios
Amplificación recomendada 40 a 150 watios. Puede soportar sin problemas amplificadores de potencias superiores.
Respuesta de frecuencia 34 a 40.000 Hz
Sensibilidad 88 dB (2.83 V / 1 m)
Tweeter Origen Vifa. Doble diafragma concéntrico de una pulgada, pieza central que funciona como guía de ondas, doble cámara interior con forma anti-reflectante, placa del altavoz con un diseño específico para el control de la directividad, alta capacidad de potencia, baja frecuencia de resonancia, y conectores bañados en oro.
Midwoofer Origen Vifa, de 6 pulgadas, con imán de 415 gramos. Chasis de magnesio de baja reflexión, cono de polipropileno relleno de mineral, suspensión de goma, y diseño optimizado para cajas bass-reflex.
Filtro divisor de frecuencias Condensadores de polipropileno y alto voltaje
Resistencias cementadas de alta potencia y baja tolerancia
Bobinas de cobre de fabricación propia y altísima precisión
Tipo de caja Columna, para colocar directamente al suelo o sobre puntas de desacoplo.
Acabado Caras frontal y laterales de tela negra, cara posterior pintada de negro, y caras superior e inferior rematadas con planchas chapadas en madera natural de etimoe
Dimensiones 88 cm (alto) x 20 cm (ancho) x 25 cm (fondo)
Peso 14 Kg (cada caja)
Garantía 10 años en transductores. 20 años en mantenimiento de piezas y/o solución equivalente. De por vida en filtro divisor de frecuencias y conexiones internas
