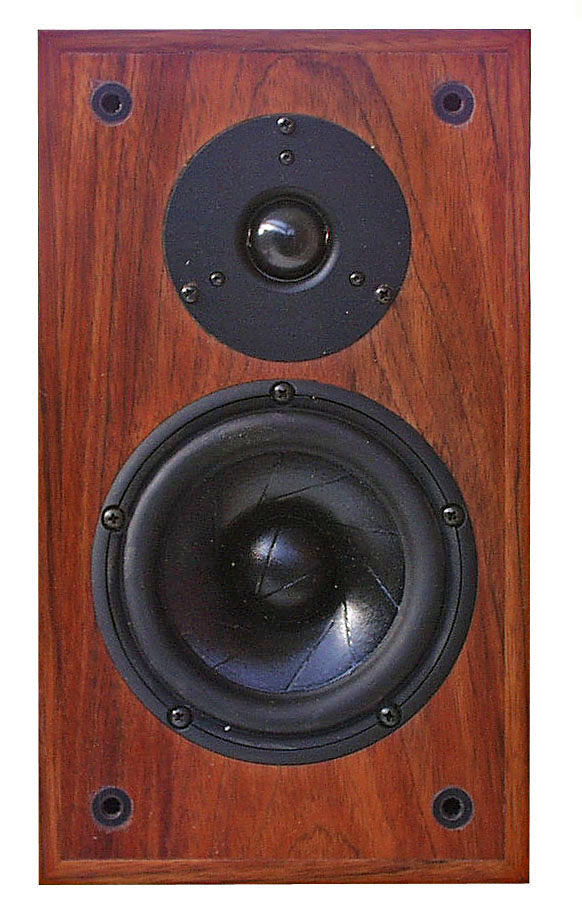

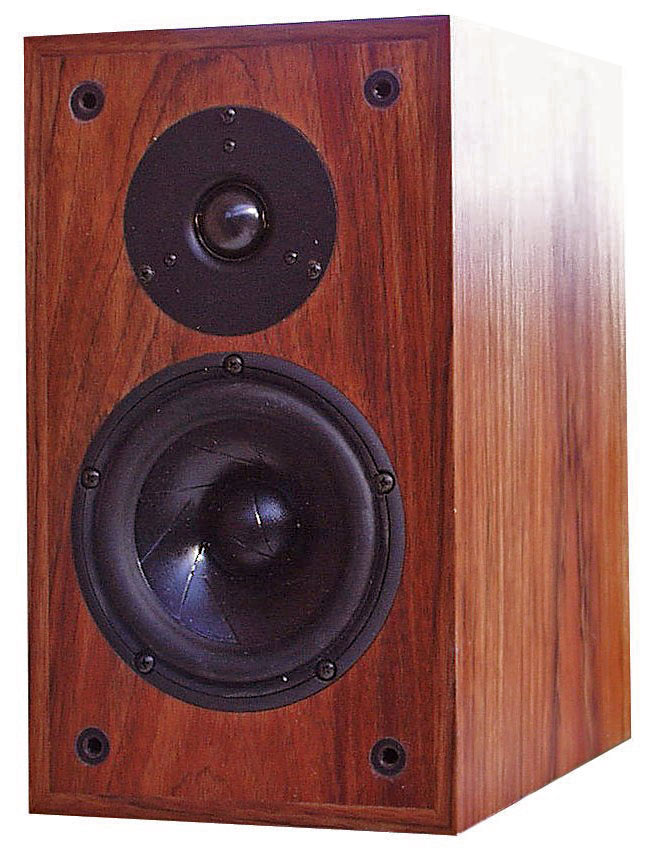

Revelator M

Un diseño perfeccionado con transductores de última generación. Estas cajas acústicas están pensadas para dejar asombrado a cualquiera que las escuche. Su calidad sólo la podemos encontrar en modelos de otras marcas cuyo precio puede llegar a ser muy superior.

Destaca por un tamaño muy compacto, y la manera de cómo es capaz de dar un sonido que le deslumbrará en todos los aspectos: desde una profundidad y extensión en frecuencias graves impensable para un monitor de unas dimensiones tan reducidas, su gama media analítica y musical, hasta sus agudos detallados y precisos.

Su nombre procede de los dos transductores que utiliza, el tweeter de origen Morel usado en las cajas MV 2 y MV, y el afamado woofer de 5 pulgadas de la serie Revelator de Scan-Speak.

Tweeter Midwoofer - Filtro - Caja - Datos técnicos

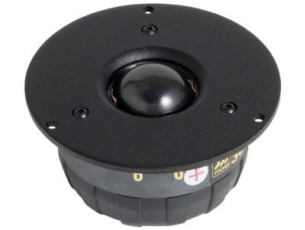

Tweeter, altavoz de agudos

Como tweeter o altavoz de agudos, este modelo utilizada un transductor de origen Morel con cúpula de seda de 1 pulgada. Este altavoz está refrigerado por ferrofluido. La cavidad interior de la cúpula, que actúa como cámara de resonancia, está rellena con materiales de amortiguamiento. Los conectores internos están chapados en oro. La cúpula es reemplazable, y su placa frontal está fabricada en un aluminio de gran grosor.

Este tweeter da un sonido muy dulce, y a la vez muy detallado, de tal modo que ofrece un resultado realmente excepcional.

Para encontrar esta categoría de tweeter en cajas de fabricantes de prestigio, tenemos que irnos a  modelos con precio superior a 2.000€ la pareja.

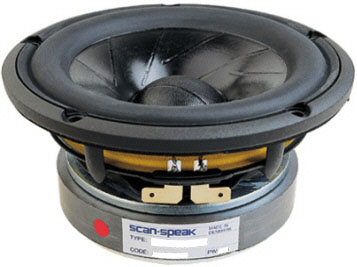

Midwoofer, altavoz de medios y graves

El otro transductor de esta caja, también muy destacado, es el woofer o altavoz de graves, de 5 pulgadas, de origen Scan-Speak serie Revelator. En otras palabras, nos encontramos ante uno de los mejores altavoces de 5 pulgadas disponibles actualmente, en lo que a calidad sónica se refiere. En una caja tan compacta y gracias a este altavoz, podemos encontrar un grave amplio, extendido y subsónico cuando es necesario, con gran pegada, y en la zona de los medios una sutileza y suavidad realmente sorprendente.

Este mismo altavoz, en alguna de sus versiones, lo podemos encontrar en cajas de otros fabricantes que oscilan desde 3.500€ a 8.000€ la pareja en 2 vías, y entre 6.500€ y extremos de 45.000 y 90.000 € la pareja en 3 vías.




...

Producto descatalogado. Información a título meramente informativo.

Modelo sustituido por
Pulsar Audio Ambiente Monitor M



Pulsar en la foto para ampliar

Pulsar en la foto para ampliar


Pulsar en la foto para ampliar

Como características técnicas del midwoofer, podemos mencionar que posee un motor magnético extremadamente potente que permite un desplazamiento de la membrana de unos 22 milímetros. Esto hace que el midwoofer sea capaz de mover de 5 a 6 veces más aire que un altavoz convencional del mismo tamaño. La membrana del cono tiene 10 surcos que hacen la vez de "trampas" para vibraciones indeseadas. Esta membrana está echa de 5 tipos diferentes de fibras de pulpa de madera.

Este midwoofer es capaz de reducir la distorsión de intermodulación (efecto producido al reproducir un mismo altavoz 2 frecuencias diferentes) hasta 10 veces comparado con un altavoz tradicional y puede manejar una carga dos veces mayor. El objetivo ha sido usar un transductor que, a partir de un recinto compacto, dé una mayor dinámica, menos distorsión, alta admisión de potencia y un grave más profundo que cualquier otro de tamaño similar.

El diámetro del imán es de 110 mm. Posee tres anillos de cobre que mantienen la inductancia de la bobina homogénea, no importa si ésta se mueve hacia dentro o hacia fuera. La ventilación es a través del centro del imán, atravesando la pieza superior. Todo esto repercute en el sonido de la siguiente manera: el imán es el "motor" del altavoz, y su fuerza determina la habilidad de controlar los movimientos de la membrana. Su tamaño también sirve de un eficiente ventilador. Los anillos de cobre (Symmetric Drive) dan al altavoz menos distorsión dinámica y la ventilación de la pieza polar previene que el aire proveniente de el tapete del centro de la membrana se comprima.

El centrador mantiene la bobina en su posición dentro del hueco del imán. Concretamente la del diseño de este woofer no se estira, de forma que pueda ralentizar el movimiento de la membrana a subir el volumen del amplificador. Esto hace que el carácter del sonido se mantiene homogéneo aunque haya altos volúmenes y rápidas y largas elongaciones del cono, por lo que esto hace que ofrezca un sonido más dinámico.

La membrana del cono está echa de 5 tipos de fibra de madera, con un total de 12 surcos rellenos con dos tipos diferentes de pegamento amortiguador de vibraciones. La tapa, la parte central, tiene dos surcos rellenos, además, de un tercer tipo de pegamento amortiguador. La membrana es, de esta forma, muy fuerte y rígida. Este tipo de membrana es bastante nueva. Su combinación de materiales que le proporciona fortaleza y ligereza, hacen el sonido más preciso. Los huecos especiales en la membrana trabajan como "trampas de resonancia", donde las vibraciones indeseadas pueden ser neutralizadas. Los materiales para confeccionarla han sido seleccionados basados en una escucha exhaustiva y pruebas de medición.

La altura de la bobina es de 18 mm, y su diámetro 38 mm. Hace que la membrana sea capaz de moverse hasta 22 mm. La bobina está arrollada en un núcleo de aluminio. Tal rango de movimientos de la membrana, 22 mm, no ha sido visto antes en un woofer de pequeño tamaño. Esto hace que sea capaz de reproducir el grave profundo con una absoluta precisión. El núcleo de aluminio sirve de un eficiente refrigerante de la bobina, pero también trabaja autocentrando la bobina cuando se desplaza a través del imán a altos volúmenes. Ambas dan una admisión de potencia más alto de lo común.

La suspensión es mayor que otra convencional, y está construida con un material de pocas pérdidas. Esta suspensión inusualmente grande permite al woofer efectuar unos grandes movimientos de membrana. Está hecha de un material que no "absorbe", y hace que no estropee los pequeños detalles a la hora de la reproducción del sonido.

El chasis (de fundición, como no podría ser de otro modo) está hecho de aluminio fundido, el cual es un material poco magnético. La forma es aerodinámica, y el diseño está orientado a los cinco puntos de fijación de los tornillos. Este chasis mantiene unidas con firmeza todas las partes del woofer. El material, al no ser magnético, hace que las fuerzas del imán no se desplacen a lugares incorrectos. Y la forma aerodinámica permite al aire fluir libremente por la parte interior sin ninguna compresión.

Filtro divisor de frecuencias.

Condensadores

El filtro divisor de frecuencias usa condensadores MKP de alto voltaje, cuyo material dieléctrico interior es polipropileno. Este material se caracteriza por permitir una descarga más rápida de la carga almacenada en el dieléctrico. Asimismo, la geometría de estos condensadores es óptima, de tal forma que, gracias a su gran tamaño y su capacidad de admisión de alto voltaje, ofrecen un resultado óptimo tanto en términos de calidad de sonido como en la correcta disipación del calor. Estos condensadores de extrema calidad solamente los podemos encontrar en los modelos tope de gama o series "referencia" de cajas de otras marcas.



Resistencias

Como resistencias, utilizamos cementadas de baja tolerancia, por lo que conseguimos unos errores realmente mínimos en sus valores. También soportan una alta potencia, que se traduce por una disipación óptima del calor, y de esta forma se evitan posibles variaciones de la respuesta de frecuencia, sensibilidad y otros parámetros de los altavoces.



Bobinas

Y las bobinas de cobre, son de fabricación propia, con las medidas y geometrías que justamente necesitamos, para la mejor relación entre resistencia y campo inductivo. Gracias al hecho de elaborarlas nosotros, el valor de las mismas es de una precisión absoluta. Siempre con núcleo de aire, ya que los de ferrita o de hierro, al circular una gran corriente por las bobinas, pueden saturarse al quedar magnetizados, conteniendo así una histéresis que vuelve impreciso el valor final de la inductancia. Asimismo, cuidamos la disposición espacial de las bobinas en los filtros, para que las líneas de campo magnético se corten perpendicularmente, y que así no se induzcan unas a las otras.


Una pequeña muestra de bobinas fabricadas por nosotros



Montaje y diseño

Todos los elementos de los filtros están cuidadosamente pareados para cada pareja de altavoces, con el fin de conseguir que una caja sea exactamente igual a la otra.

El montaje del filtro es totalmente de "grado audiófilo": las piezas firmemente sujetas y soldadas directamente unas con otras, con estaño de alto porcentaje de plata. Las soldaduras suspendidas en el aire, para que no toquen ninguna de las paredes evitando así posibles movimientos. Es la configuración más pura para ensamblar las piezas, la cual podemos encontrar en los modelos de alta gama de muchísimos fabricantes. Los transductores van soldados también directamente a su cable correspondiente, sin el empleo de terminales de conexión rápida tipo "faston" que a veces suelen verse en otros altavoces.

Entre las piezas soldadas no hay cables, clemas o pistas de un circuito impreso de por medio. La utilización de un circuito impreso hubiera producido una pequeña pérdida en la calidad final de sonido, ya que las pistas aportan una importante resistencia extra y no son capaces de soportar los picos de amperaje que pueden llegar a circular por el filtro divisor de frecuencias.

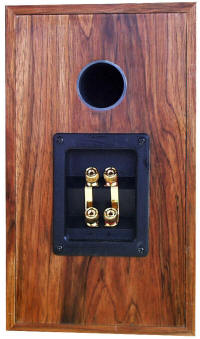

Están preparadas para la biamplificación pasiva y el bicableado, gracias a sus cuatro bornes de conexión de muy alta calidad chapados en oro, con orificios para aceptar cables de gran calibre. Aceptan también conexión de terminales de tipo banana. Si se bicablean, no recomendamos utilizar cables de distinto tipo o longitud para graves y agudos: podría afectar al equilibrio tonal del altavoz.

Caja

La caja está íntegramente chapada en madera natural, con dos tipos a elegir: etimoe o cerezo. Es de tipo monitor, pensado para colocar preferiblemente sobre un pie o peana y separado de la pared, o eventualmente en estantería.

El material con el que está fabricada la caja es madera MDF de alta densidad (posee un peso por metro cuadrado y una distribución de sus partículas superior a los MDF que se emplean normalmente). Las paredes interiores de la caja están recubiertas de una capa de sustancia bituminosa especial que reduce las vibraciones molestas al aumentar el peso de la madera y bajar su frecuencia de resonancia a límites inaudibles.

El recinto posee un diseño bass reflex, asistido por ordenador. Tanto el volumen interior de los recintos, como el ajuste de la frecuencia de resonancia de las cajas mediante el puerto bass-reflex (geometría y análisis de la velocidad del aire, según la frecuencia), coeficiente Q, y variaciones del volumen interior causadas por la capa bituminosa, el material absorbente y espacio ocupado por los transductores, están meticulosamente calculados.

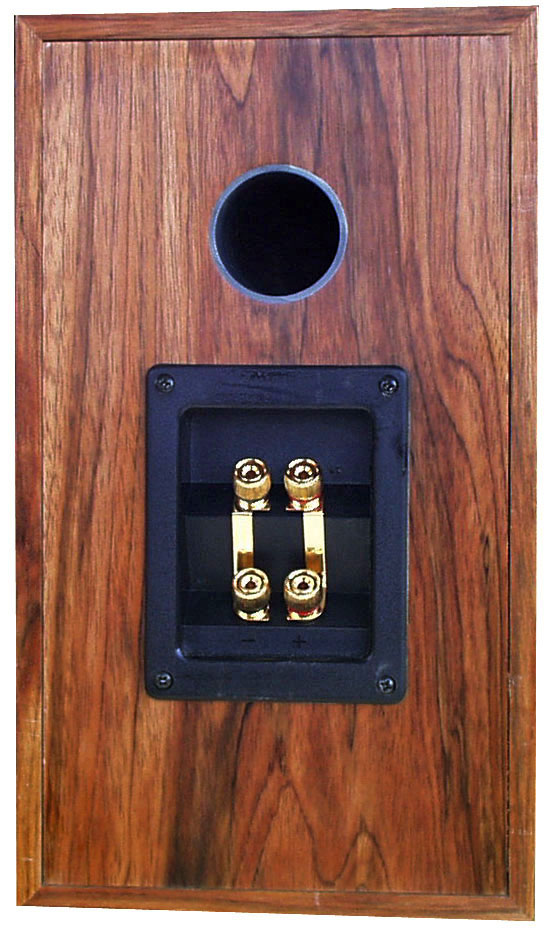

El mencionado puerto bass-reflex es de generosas dimensiones y maneja una gran cantidad de aire. Está posicionado en la parte posterior de la caja para evitar la difracción por bordes que produciría en la cara delantera, así como evitar escuchar tanto turbulencias producidas en casos extremos como los modos propios de resonancia de medias-altas frecuencias inherentes en cualquier puerto de este tipo.

Posee una rejilla frontal que sirve de embellecimiento y para salvar de suciedad a los dos altavoces.

Datos técnicos:

Impedancia nominal 8 ohmios (min. 6,5)
Amplificación recomendada 50 a 150 watios. Puede soportar sin demasiados problemas amplificadores de potencia superior.
Respuesta de frecuencia 62 - 22.000 Hz (+/- 1 dB)
38 - 25.000 Hz (-3 dB) <- Medición típica, tomar como referencia en comparativas con otras marcas y fabricantes
28 - >25.000 Hz (-6 dB)

Medición quasi-anecoica, sistema TDS + ruido rosa. Filtro pasabanda deslizante en micro, suavizado 1/3 oct, 50'' @ tweeter axis.
Sensibilidad 85.5 dB (2.83 V / 1 m)
Tweeter Origen Morel. Cúpula blanda de seda de 1 pulgada, refrigerado por ferrofluido y con amortiguamiento interior. Placa frontal de aluminio.
Midwoofer Origen Scan-Speak, serie Revelator. 5 pulgadas, con un peso total de 1,6 kilos. Cono de 5 tipos de fibra de madera con trampas anti-resonantes, chasis ideado para reducir turbulencias en el aire, imán muy sobredimensionado, y posibilidad de largos desplazamientos del cono gracias a una bobina de gran altura y suspensión mayor a lo convencional.
   Ver más información sobre la selección de transductores >>>
Filtro divisor de frecuencias · Condensadores de polipropileno y alto voltaje
· Resistencias cementadas de alta potencia y baja tolerancia
· Bobinas de cobre de fabricación propia y altísima precisión
   Ver más información sobre el diseño de filtros>>>

Todos los transductores conectados en polaridad positiva, es decir, puestos en fase acústica absoluta
Tipo de caja Monitor, para colocar preferiblemente sobre soporte, y eventualmente en estantería
Acabado · Chapado íntegro de madera natural: a elegir entre etimoe o cerezo
· Rejilla protectora con tela acústicamente transparente y bastidor en madera
   Ver más información sobre el diseño de recintos >>>
Dimensiones 33 cm (alto) x 19 cm (ancho) x 30 cm (fondo)
Peso 10 Kg (cada caja)
Garantía 10 años en transductores. 20 años en mantenimiento de piezas y/o solución equivalente. De por vida en filtro divisor de frecuencias y conexiones internas
  Ver más información sobre la garantía >>>
P.V.P.: 1.450 € la PAREJA (IVA incluido)
